阻抗分析

281次预约 100%满意度 6天完成

阻抗分析须知:

1. 设备测试频段:

安捷伦4294A:40Hz~100MHz;

安捷伦4980A:40Hz~2MHz;

安捷伦N5234A:10MHz至40GHz;只能测微波性能,即测试谐振频率下的介电常数

安捷伦E4991A:磁导率:1MHz-1GHz;介电常数:1MHz-3GHz;

2. 样品要求:安捷伦4294A、4980A:直径或长宽20mm以内,厚度2mm以内,尽量不要太大;N5234A无法测试薄膜,要求直径5~10mm,厚度6mm左右;E4991A:磁导率尺寸8mm*18mm圆环,厚度小于4mm;介电常数样品尺寸不小于20mm*20mm的圆片或正方形,厚度小于4mm;

3. 采用镀电极方式测试;电极类型及镀电极方式:针对金属、陶瓷等材料,采用镀金或镀银;对于高分子薄膜等材料,采用刷银浆或溅射银电极;

4. 特别注意:备注测试频段及所需的数据;

5. 如有其他疑问,请联系前期对接的技术顾问;


立即预约

咨询热线

400-005-5990

常见问题

  • 安捷伦 E4491A测试磁导率,测试范围:1MHz-1GHz,在100MHz之前出现负数,这个原因是什么?

    在100MHz之前出现负数是正常的,此设备是测的电感计算出来的磁导率,样品电感小的话在低频100MHz之前会有误差。


  • 安捷伦 E4491A设备测试介电常数,样品可以是软质或者表面不平的吗?

    样品表面不平,误差会较大;样品太软,厚度是不确定因素,因为是夹具测试,所以也存在误差,所以样品最好不要太软且上下表面平整。


  • 阻抗分析测试需要确认条件?

    介电频谱:固定温度,测试一定频率范围;

    介电温谱:固定频率,测试一定温度范围;温度测试范围:可以低温零下开始,具体温度根据情况定,一般是低温到200;200到800分段测,如果温度跨越这两个范围,不能连续测;


结果展示

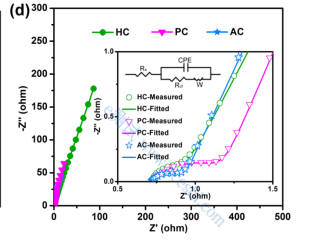

交流阻抗谱
