激光导热（热导率）

满意度： 100%

仪器型号：

德国-NETZSCH-LFA 467 HT，德国-NETZSCH-LFA 427，德国-NETZSCH-LFA 457，德国-LINSEIS-LFA 1000，美国-Anter-FlashLine 5000

预约次数：

11483次

服务周期：

平均2.5-5.6个工作日

立即预约收藏

项目介绍

样品要求

结果展示

常见问题

预约须知

特别注意：薄膜样品请从薄膜径向/厚度方向热导率项目下单!!!

1、样品要求：a. 圆片极限尺寸为φ12.7mm与φ10mm，以上尺寸负公差0.2mm（高温测试请按照负公差0.2mm尺寸准备，防止高温膨胀撑破样品槽）；b. 正方形尺寸为9.9×9.9mm，负公差0.2mm；c.样品槽尺寸固定，请务必按要求制备；d.厚度参照第3条建议；

2、建议厚度：（1）高导热材料，热扩散系数>50mm2/s（如金属单质、石墨、部分高导热陶瓷等），厚度2~4mm；（2）中等导热材料，热扩散系数在1～50mm2/s之间（如大部分陶瓷、合金等），厚度1～2mm；（3）低导热系数，热扩散系数<1mm2/s（如树脂、塑料、橡胶、玻璃等），厚度1±0.1mm，太薄样品不能放置）；

3、低导热的氧化物陶瓷材料，高温≥1200℃测试时建议先由实验室喷碳热处理（需自行备注），减少反应与碳层的脱落，保证数据的稳定性，样品厚度控制在1~1.5mm。

4、 建议形状：高温下尺寸请尽量按12.5-12.6mm直径准备；小尺寸样品（直径10mm）和方形样品测试数据误差相对较大；

5、安全问题：确保样品在测试范围内不能收缩、挥发、分解、软化、熔融，不能与SiC、石墨反应等；请慎重选择测试最高温度，如果由于样品原因导致的设备损坏由委托方承担所有责任；如果您不清楚样品热稳定性或低于测试温度下制备的样品，请在测试温度+100℃（至少）条件下热处理6h；

6、此设备测试样品厚度方向，准确数据是热扩散值，若要得到准确热导率（热导率=热扩散系数*比热容*密度），建议用DSC测试准确比热；

7、新增涂层导热系数测试与双层材料界面热阻测试，请联系技术顾问详询；

展开全部收起

项目介绍

激光导热直接测试的是材料的热扩散系数，其基本原理是在炉体控制的一定温度下，由激光源发射光脉冲均匀照射在样品下表面，使试样均匀加热，通过红外检测器测量样品上表面相应温升过程，得到温度（检测器信号）升高和时间的关系曲线，使用合适的模型拟合，得到热扩散系数；通过标样参比测试，可获得比热容数据，最终由公式（热导率=热扩散系数×比热容×密度）计算可得热导率数据。

样品要求

1.块体样品要求：标准尺寸φ12.7 （负公差0.2mm）mm*厚mm；也可以φ10mm*厚；方形样品需9.9×9.9（负公差0.2mm，偏大卡住无法动弹或放不进去，务必按要求制备）×厚mm；（厚度参照第2条）；

2、建议厚度：（1）高导热材料，热扩散系数>50mm2/s（如金属单质、石墨、部分高导热陶瓷等），厚度2～4mm；（2）中等导热材料，热扩散系数在1～50mm2/s之间（如大部分陶瓷、合金等），厚度1～2mm；（3）低导热系数，热扩散系数<1mm2/s（如树脂、塑料、橡胶、玻璃等），厚度1±0.1mm）；

结果展示

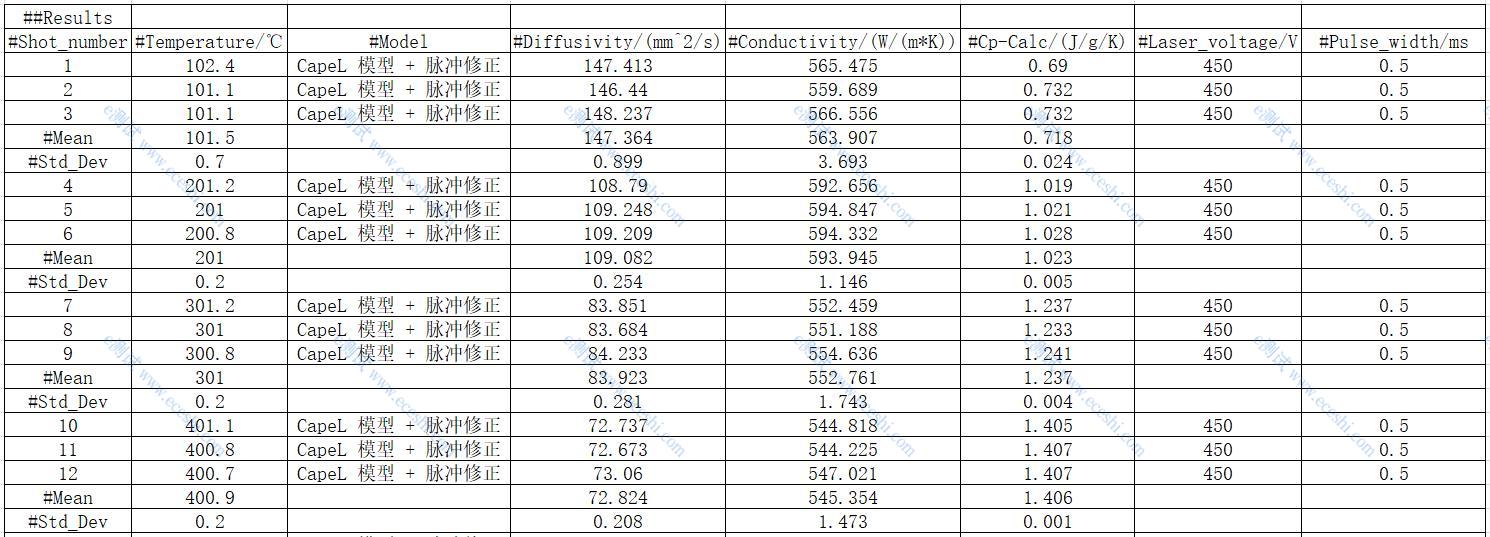

数据形式：


常见问题

能否测热障涂层热导率？能不能测高温热导率？测热导率需要满足什么尺寸要求？

可以测。材料要求：最佳尺寸：直径12.7 mm，厚度1~3mm；其他尺寸：直径10mm，厚度1~3mm或10×10×(1~3)mm（热扩散测试）。

尺寸小的样品测试有误差？

样品尺寸小，会影响数据结果；我们有直径10mm,边长10mm的夹具、标样等，但是这种尺寸测出来的数据不如直径12.7的准确，建议加工成标准的12.7mm的直径，误差0.1mm，除非样品难以制备成12.7的，客户允许存在数据误差；

例如：纯铜样品，直径是10mm的样品，热扩散实测值129，10*10mm的样品，热扩散实测值119，直径12.7mm的样品，热扩散实测值114，而纯铜的理论热扩散在115-116左右，直径12.7mm的样品结果最接近理论值；

测试过程中，比热、密度会不会造成误差？测试热导率时比热会有变化吗?变化大吗?

比热是在测试过程中通过与石墨或其它材质标样比对得到的，会存在一定的误差，要求比较高的客户建议用DSC测试；密度建议客户自己提供或者通过其他更准确的方法进行测试；比热都会随着温度的变化而变化,变化大小和样品本身的性质有关；

几种测热导的方法有什么区别？

激光热导适合做一些高导热系数的，厚度方向的导热系数测试；薄膜热导适用于薄膜材料，测水平方向的导热系数；热流法适用绝热或低导热系数的材料；

适用材质及样品热学性能要求

激光导热测试适合除绝热材料之外的大部分材料，特别适合于中高导热系数材料的测量，比如：陶瓷、金属、聚合物、水泥、合金等材料等；

注意：样品变温测试，必须保证样品性能稳定，不能发生软化、开裂或分解出还原性气体等，轻则数据异常，重则损坏仪器，请知悉；

块体材料密度是指的真密度还是堆积密度？粉末样品是压片后密度还是压片前密度？

答：（1）块体材料真密度并不准确，如海绵这种有孔材料，表观密度（可通过排液法测量）更符合要求，而堆积密度是针对颗粒物的；（2）粉末样品用压片处理后的密度。

样品比热测试问题

比热是测试过程中，通过样品与石墨或其它标样参比得到的，会有误差，大部分客户要求不高，如果对数据要求比较高的，建议提供实际比热值或者使用DSC通过与蓝宝石比对进行测试；

LFA测比热难点（最大误差因素）：在样品理想、标样合适的情况下，如何保证表面涂覆的稳定性，既不能太厚（以免对高导热材料降低热扩散系数），又要充分均匀遮覆，并保证标样与各样品在涂层质量上的一致性，是最大的难点；

热导率不符合预期的问题

热导率=热扩散系数α×比热容Cp×密度ρ计算所得，激光导热本身测试最精确的则是热扩散系数，比热容数据是最大的不确定度，建议填写需求单时，尽量填写热扩散系数（实验室会根据范围选择合适的标样，激光法可能在 5%-8%偏差，当标样无法匹配样品材质时，比热误差增大），以此降低比热容的参比偏差；如若需要较为精确的比热容，建议提供实际比热值或者使用DSC（±2.5%偏差）通过与蓝宝石比对进行测试；
