电子背散射衍射(EBSD)_已下架
满意度: 99%
仪器型号:
英国-牛津-OXFORD NordlysMax3,捷克-Tescan-Mir3,英国-牛津仪器- C-Nano,GeminiSEM 500肖特基场发射扫描电子显微镜等
预约次数:
1011次
服务周期:
平均14.8个工作日
项目推荐
场发射扫描电镜(SEM)
已下单81826次 | 满意度99%
X射线多晶衍射(XRD)
已下单75330次 | 满意度99%
常规力学测试-室温
已下单12536次 | 满意度99%
项目介绍
样品要求
结果展示
常见问题
1. 样品要求:长宽在7×7mm到10×10mm之间,厚度不宜过厚,一般在1-3mm间;
2. 特别注意:测试样品要导电,测试前表面务必进行电解抛光/氩离子束抛光;
3.若需要数据分析请在数据分析-EBSD分析中下单;
4. 如有其他疑问,请联系前期对接的技术顾问;
展开全部收起
1
1

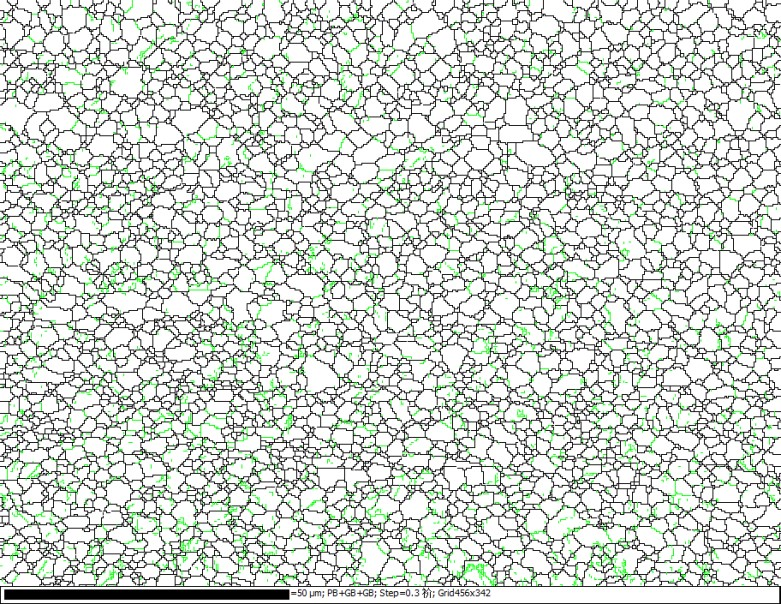

晶界图中绿色是小角度(一般15度以下),黑色是大角度(15度以上)。这个是软件分析的时候可以自行设置的,如果需要计算比例需要用颜色处理软件进行分析。(颜色和角度区分都可以通过软件调整)

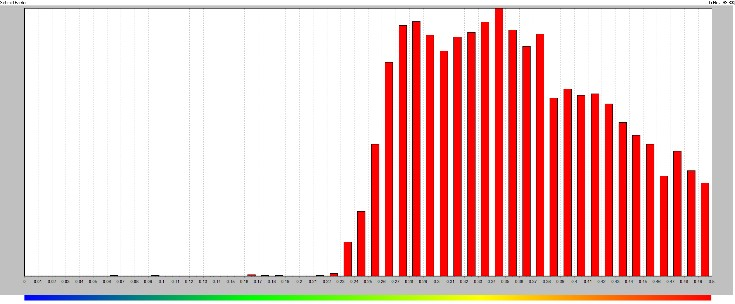

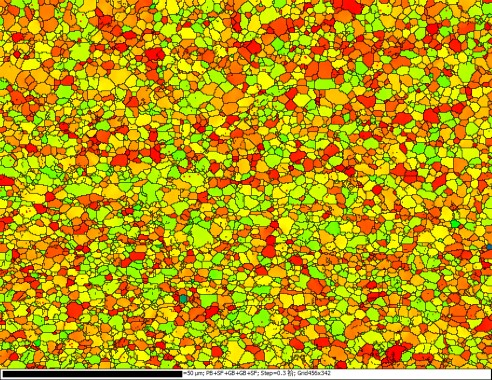

SF(施密特因子)图中不同颜色代表计算得到的不同施密特因子,右图下面的彩虹条跟横坐标是对应的,纵坐标就是含量的比例,导出的数据里面没有具体数值,如果需要的话,建议是用颜色处理软件去进行分析。
EBSD样品要求较高,要求样品测试表面光滑平整且无残余应力,样品应具有合适的尺寸和良好的导电性。
优先选择喷碳处理。喷金会减弱背散射衍射信号。
常见的制样方法主要有机械抛光、电解抛光、化学抛光、离子减薄等。
陶瓷类样品一般采用机械抛光或氩离子抛光;
金属类样品一般采用机械抛光加电解抛光或机械抛光加氩离子抛光;
测试前需要确认的重要信息:空间群、晶胞参数、原子占位、晶体结构以及物相信息、样品是否导电以及测试面。
可能是由于在制备样品时,电解抛光后样品有一些肉眼看不到的污染,如氧化物之类的。
