PPMS|比热测试方法|热导率测试|塞贝克系数测试-e测试

推荐使用微信扫码登录/注册

使用微信扫码，一键绑定微信，可更快速更及时
更方便的获得订单相关信息与优惠活动

PPMS-比热/热导率/塞贝克系数

满意度： 100%

仪器型号：

美国-Quantum Design-PPMS-9，美国-Quantum Design-MPMS3 7T

预约次数：

782次

服务周期：

平均7.0个工作日

立即预约收藏

项目介绍

样品要求

结果展示

预约须知

热学模块

1.热导率：可测温度范围2-1000K，样品最好是长方体, 次选是圆柱体, 其他形状无法得到准确结果，

样品尺寸要求是: 6mm<长度<30mm, 0.3mm<宽度<6mm, 0.3mm<厚度<6mm

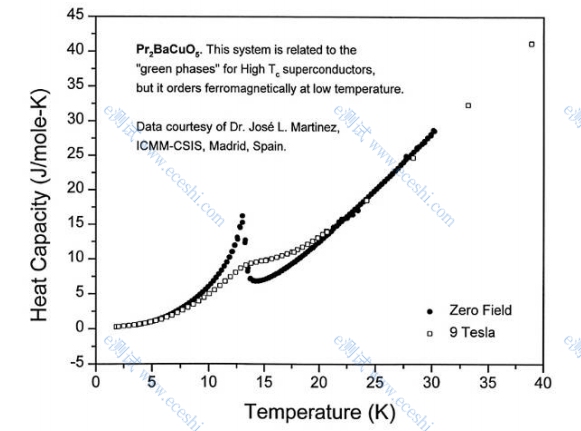

2.比热：可测温度范围2-300K，块体，底面平整，尺寸不超过2.9mm*2.9mm*1mm，质量<50mg

3.塞贝克系数：

(1) 样品最好是长方体, 次选是圆柱体, 其他形状无法得到准确结果.
(2) 尺寸要求是: 6mm<长度<30mm, 0.3mm<宽度<6mm, 0.3mm<厚度<6mm.
(3) 热流沿着长度方向, 因此测试的是长度方向的塞贝克系数.

(4)温度范围2-950K

4.塞贝克系数和热导率，（1）注意热学接触, 默认用铜接触样品. 如果需要用导热脂, 需要加收热极费200元/样品, 细节详见"热学接触的相关说明".
(2) 测试的是样品的整体信号, 因此对于"基底+薄膜"样品, 样品的塞贝克系数通常由三部分组成: 基底, 薄膜以及界面. 由于界面塞贝克系数的复杂性和不可知性, 所以最好是块体样品, 也就是待测样品最好只是一种物质.
(3) 如果样品是"基底+薄膜", 但又希望得到的数据主要由薄膜信号贡献, 那么基底应该满足如下要求: 基底的"塞贝克系数或热导率"很小, 建议最好比薄膜小100倍以上, 最差也应该比薄膜小10倍以上.

热学接触的相关说明:
(1) 可靠热学测试的前提条件是样品与热极形成良好的热学接触. 如果客户不关心是否形成了良好的热学接触, 坚持要用我们的默认条件进行测试, 那么我们会按客户要求进行测试. 但我们不建议客户这么决策, 因为这么做通常无法得到准确的结果.
(2) 是否形成了良好的热学接触无法直接判断, 我们测试方没有能力也不负责确热极和样品形成了良好的热学接触. 我们对样品性质不了解, 因此客户需要自己查阅文献或咨询业内相关人士, 从而决定用何种热极材料接触样品
(3) 我们这边默认用铜作为热极接触样品, 因为铜是最常见的良好导热材料, 适用范围相对比较广. 此种情况, 无需收热极材料的费用.
(4) 我们还可以用导热脂作为热极材料接触样品, 然后用铜接触导热脂胶, 这种情况需要加收热极材料费用200元/样品.
(5) 因为有些材料和铜的热接触并不是很好, 此时可以考虑使用导热脂. 我们这边有导热脂H-GREASE, M-GREASE和N-GREASE, 常用的是H-GREASE.
(6) 若要用其他材料做热极, 则需要客户自己做好热极后再把样品寄给我们.
(7) 备注: 导热脂会污染样品, 如果客户担心样品污染, 请不要选择用导热脂. 导热脂不一定比铜更好, 质量好坏决定于样品和导热脂的适配情况.

5.比热、热导率、塞贝克系数测试均不测粉末样品；

6.如有其他疑问，请联系前期对接的技术顾问；

展开全部收起

项目介绍
