压电性能测试

项目介绍
样品要求
结果展示
常见问题

压电性能测试

收藏

仪器型号:

中国-中科院-'zj-3'A,中国-中科院声学研究所 -准静态d33测试仪,中国-北京精科智创科技-ZJ-3AN,中国-同果科技-BWD3350,英国-Piezotest- 系列1等

预约次数:

259次

服务周期:

平均7.8个工作日

立即预约

项目介绍

样品要求

结果展示

常见问题

预约须知

1、样品要求:长宽10*10mm,厚度小于1mm;

2、电极类型及镀电极方式:金属、陶瓷等材料,建议采用镀金或镀银;高分子薄膜等材料,建议采用刷银浆或溅射银电极;

3、务必保证测试时样品已制备电极并进行了极化处理;

4、如有其他疑问请联系技术顾问确认;


展开全部收起

项目介绍

        压电系数是压电陶瓷最重要的物理参数,它取决于不同的力学和电学边界的约束条件。压电系数与材料本身的性质和极化处理条件有关。压电系数越高,压电材料的能量转换的效率越高。


样品要求

1、样品要求:长宽10*10mm,厚度小于1mm

2、镀电极方式:金属、陶瓷等材料,建议采用镀金或镀银;高分子薄膜等材料,建议采用刷银浆或溅射银电极;

3、务必保证测试时样品已制备电极并进行了极化处理。

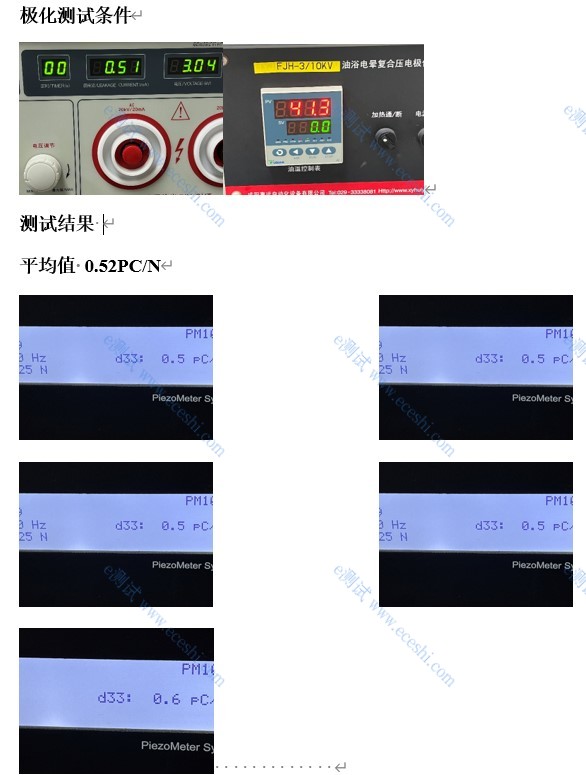

结果展示


常见问题
测试压电性能需要做哪些前提准备?

        在测试压电系数前,样品需制备成块体,厚度尽量薄,以保证样品可以充分极化。此外,样品在测试前需要制备电极并进行极化处理。


压电常数是什么?

压电常数是反映力学量(应力或应变)与电学量(电位移或电场)间相互耦合的线性响应系数。其值的大小直接表征了压电效应的强弱。

正压电效应:当沿压电材料的极化方向施加压应力T时,在电极面上就产生电荷D,有以下关系式:D=dT(d单位为库伦/牛顿)。

逆压电效应:施加电场E时产生应变S,其所产生的应变是膨胀或收缩取决于样品的极化方向,有以下公式:S=dE(d的单位为米/伏)。

d31、d32、d33的区别是什么

        压电陶瓷的压电常数是具有各向异性的,沿不同的方向d值也不同。角标的第一个数字表示压电材料的极化方向,第二位数字表示机械振动方向。


电极种类的选择要求。

        测试温度低于500℃时,可选用银电极;测试温度大于500℃且小于800℃时,可选用金电极;测试温度大于800℃时,应制备铂金电极。


压电测试前为什么要进行极化处理?

        压电陶瓷材料没极化前自由电子是无序排列的;极化处理后,沿极化方向产生剩余极化成为各向异性的多晶体,自由电子取向一致,压电性能大大增强。材料可以做任意形状、任意极化方向。极化前后的压电陶瓷材料有着不同的介电常数和压电常数。


预约须知

暂不预约,了解常见问题 立即预约
