仪器型号:

北京源等

预约次数:

32次

服务周期:

平均5-30个工作日

立即预约

项目介绍

样品要求

结果展示

常见问题

预约须知

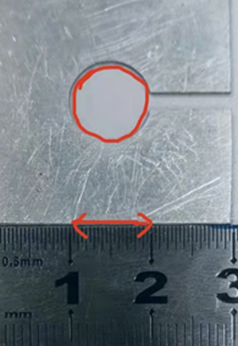

1. 薄片,直径10mm以上,厚度0.5mm最佳;粉末100mg;能够覆盖直径10mm的区域即可;

2. 测试矢量q的范围:0.08-3.05nm-1;若未知请提供相关参考文献;

3. 特别注意:2022年机时在10月中旬;如需预约测试,请于2022.10月10号之前将样品寄到e测试任意办事处;

4. 如有测试疑问,请联系前期对接的技术顾问;


展开全部收起

项目介绍

当物质中的电子密度不均匀区在纳米尺度(一般介于0.1~200nm 之间).时,X 射线与之相互作用后在原光束方向附近的很小角度内散开,这个角域范围在几度(一般<3°).以内,这种现象称为小角X射线散射(Small Angle X-ray Scattering,简写为SAXS)。 由于X 射线是与原子中的电子发生相互作用,所以SAXS对电子密度的不均匀性特别敏感,凡是存在纳米尺度电子密度不均匀区的物质均会产生小角散射现象。


样品要求

    粉末:重量一般大于50 mg,粉末试样应研磨成无颗粒感;

 合金(或块状试样):试样因其太厚,光束无法透过,因此必须减薄(使试样减薄而不改变其内部结构),合金试样测试要求厚度一般为几至几十微米;

薄膜:薄膜试样如果厚度不够,可以用几片相同的试样叠加在一起测试;

液体:样品量要求大于2 mL,浓度适中;①溶质在溶剂中完全溶解,即无沉淀,②溶质与溶剂的电子密度差应尽可能大;

纤维:对于纤维状试样,应尽可能地剪碎,如同粉末试样那样进行制备。如观察取向状态的结构变化(请注明)。

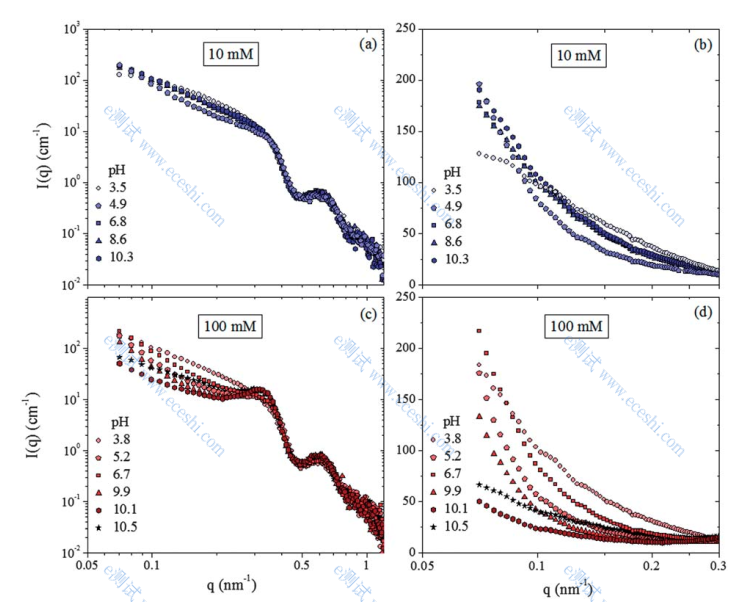

结果展示


数据来源:Bridging interactions of proteins with silic nanoparticles: The influence of pH, ionic strength and protein concentration†;Soft Matter, 2014, 10, 718–728;

常见问题
同步辐射小角X射线散射测试范围?

q=4πsinθ/λ

其中,波长λ为0.154 nm

          矢量q的范围是从0.08 到 3.05 nm-1

SAXS对样品的要求?

薄片,直径10mm以上,厚度0.5mm最佳;粉末100mg;能够覆盖直径10mm的区域即可;


小角散射SAXS主要应用有哪些?

1).研究高分子材料内部的片晶、孔洞等缺陷的微结构,以及高分子材料加工过程中的结构演变。

2).研究高性能纤维材料内部的缺陷微结构,及在纺丝成型过程中的动态结构演变。

3).研究胶体系统、纳米颗粒及多孔材料中散射体的尺寸分布、界面层及分形结构。

4).研究金属合金中的颗粒或聚集态结构及冷热加工变形后的结构变化。
