项目推荐
高温硬度测试
已下单234次 | 满意度100%
新客专享
X射线光电子能谱(XPS)
¥54.00起
¥90.00
新客专享
X射线多晶衍射(XRD)
¥24.00起
¥40.00
新客专享
场发射扫描电镜(SEM)
¥70.40起
¥80.00
项目介绍
样品要求
结果展示
常见问题

1. 样品要求:样品上下面平行,表面平整,最好抛光;
2、尺寸如下(尽量保持样品对角线长度<100mm,不宜过大):
(1)维氏/显微维氏/努氏硬度:长:10-60mm;宽:10mm-60 mm;高:5-20mm;
(2)布氏硬度:长:20- 60mm;宽:20-60mm;高:5- 20mm;
(3)洛氏硬度:长:20- 60mm;宽:20-60mm;高:5- 20mm;
(4)邵氏硬度:长:10- 30mm;宽:10-30mm;高:5- 20mm;
(5)肖氏硬度:长:20- 25mm;宽:20-25mm;高:5-10mm;
(6)莫氏硬度:长:20- 25mm;宽:20-25mm;高:5- 10mm;
注:1)以上尺寸仅供参考,长宽偏差10mm可行,但厚度不得低于2-5mm,否则需要镶嵌测试!!2)如需资质,具体参照相应标准要求;
3. 如有其他疑问,请联系前期对接的技术顾问;
展开全部收起

硬度是表征材料软硬程度的一种性能,大体分为弹性回跳法(如肖氏硬度等)、压入法(布氏、洛氏、维氏等)和划痕法(如莫氏硬度等),其物理意义随试验方法不同而不同。例如,划痕硬度法主要表征材料的切断强度;回跳法硬度值主要表征材料弹性变形功的大小;压入法硬度则表征金属塑性变形抗力及应变硬化能力。

(1)维氏/显微维氏/努氏硬度:长:10-60mm;宽:10mm-60 mm;高:5-20mm;
(2)布氏硬度:长:20- 60mm;宽:20-60mm;高:5- 20mm;
(3)洛氏硬度:长:20- 60mm;宽:20-60mm;高:5- 20mm;
(4)邵氏硬度:长:10- 30mm;宽:10-30mm;高:5- 20mm;
(5)肖氏硬度:长:20- 25mm;宽:20-25mm;高:5-10mm;
(6)莫氏硬度:长:20- 25mm;宽:20-25mm;高:5- 10mm;

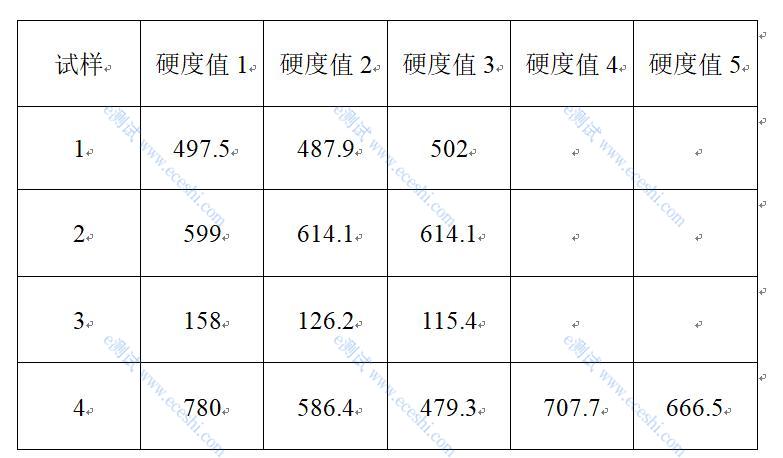

数据形式:


布氏硬度:主要用于铸 铁、钢材、有色金属及软合 金等材料的硬度测定;布氏 硬度试验是所有硬度试验中 压痕最大的一种试验法,它 能反映出材料的综合性能, 不受试样组织显微偏析及成 分不均匀的影响,所以它是 一种精度较高的硬度试验法;
是以一定 的试验力如: 62.5kg\187.5kg\250kg\3000k g等载荷把用一定直径的钢 球或硬质合金球压入材料表 面,保持一段时间,去载后, 负荷与压痕面积之比值,即 为布氏硬度值(HBS(钢球) \HBW(合金球)),单位为N/mm2;
洛氏硬度:在规定条件下,将洛氏硬度计压头(金刚石 圆锥、钢球或硬质合金球)分2个步骤压入试 样表面。卸除主试验力后,在初试验力下测 量压痕残余深度h。以压痕残余深度h代表硬 度的高低;

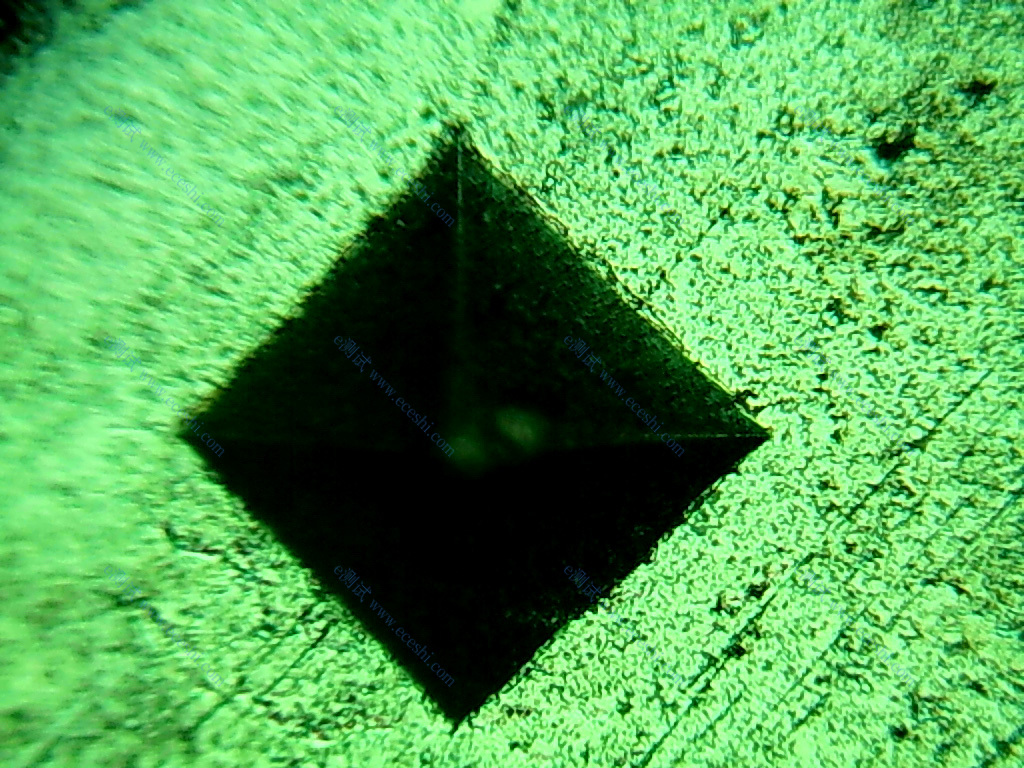

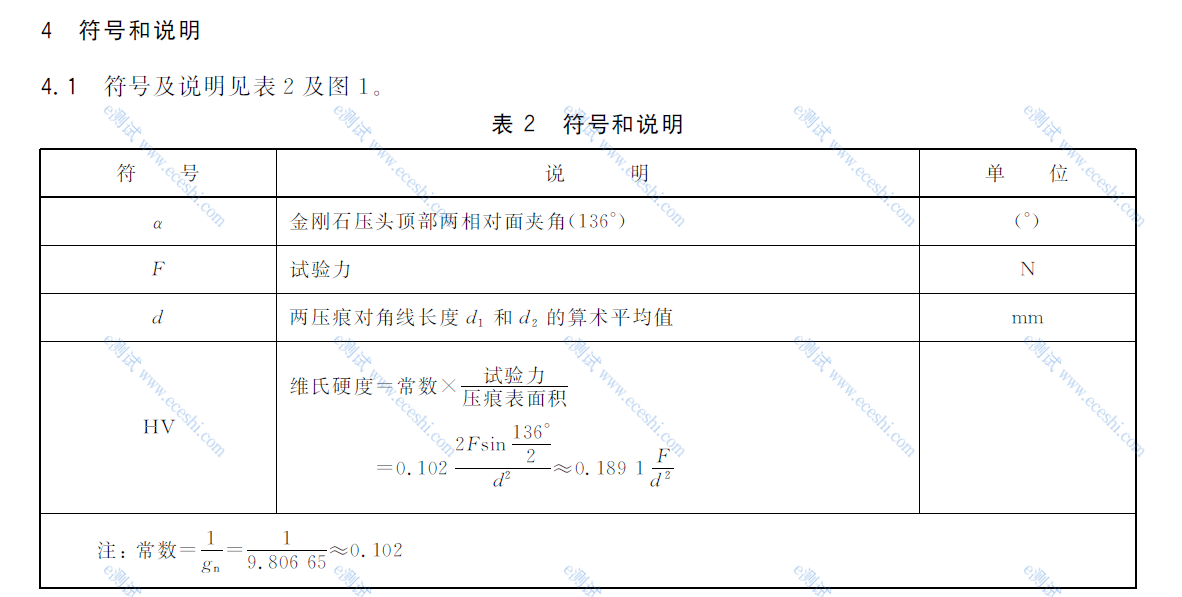

维氏硬度:基本原理是将两相对面夹角为136° (两相对棱夹角为148°6’42“)的金刚石正四棱锥压 头,在一定的试验力作用下压入试样表面,保持一 定的时间后,卸除试验力,测量压痕对角线长度, 如图所示,以试验力除以压痕锥形表面积所得的商 表示维氏硬度值;

当涂层厚度较薄时,如1μm,我们可以选用显微维氏硬度或纳米压痕测试;当涂层稍厚时,我们可选用显微维氏或表观洛氏硬度等。以上两点,均需要保证涂层的粗糙度较低,满足测试要求时方可进行;

表示用直径5mm(直径有10mm、5mm、2.5mm、1mm,共计4种)的硬质合金球在7.355KN(1kgf=9.80665N)试验力下保持20s(不标注则是10~15s)的硬度值是350。

HRA:是采用60kg载荷和金刚石圆锥测试的硬度,用于硬度极高的材料(如硬质合金等)。
HRB:是采用100kg载荷和直径1.58mm球(HRBS:钢球;HRBW:硬质合金球)测试的硬度,用于硬度较低的材料(如退火钢、铸铁等)。
HRC:是采用150kg载荷和金刚石圆锥压测试的硬度,用于硬度很高的材料(如淬火钢等)。

70HR30N表示用总试验力294.2N的30N的标尺测得表面洛氏硬度值为70(金刚石圆锥),50HR30T表示用总试验力294.2N的30T的标尺测得表面洛氏硬度值为50(φ1.588mm球所测);

400-005-5990
