项目介绍
样品要求
结果展示
常见问题

特别注意:摩擦系数仅提供原始,后期客户根据需要自行平滑处理,请知悉!
1、SRV高温(800℃)设备往复模式:φ24.3(正公差0.1mm)×7.9mm(正负公差0.1mm);φ8(负公差0.1mm)×6mm(正公差0.2mm)、φ10(负公差0.1mm)×7.9mm(正负公差0.1mm)和10mm(负公差0.1mm)×6mm(负公差0.1mm)×(4-5)mm,均为卡槽式,必须负公差才能放进去;样品表面最好抛光;SRV油品类测试准备样品≥10mL;
2、UMT设备:
往复模式:
块体尺寸:边长10-30mm,厚度1-5mm;柱体尺寸:直径10mm~30mm,厚度1-5mm;以上2种,样品建议厚度2mm左右,硅片等脆性材料只能双面胶粘台子上,边长12-15mm即可;
旋转模式:
块体尺寸:边长15~30mm,厚度1-5mm;柱体尺寸:直径15~30mm,厚度1-5mm;
以上2种样品,厚度2mm左右的硅片等脆性材料只能双面胶粘台子上;
注:双面胶粘台子上的样品,测试均需是温和条件;
3、M-2000设备:30×7×6mm;需自己准备对磨环块,具体尺寸图咨询技术老师;按GB/T 3960-2016塑料滑动摩擦磨损试验方法测试,可出CMA资质;
4、THT07-135高温(500℃)设备:
旋转模式:点接触:上试样φ3或φ6 下试样φ55×10或φ25×8mm。
面 接 触:上试样φ6×10或φ5×10 下试样φ55×10或φ25×8mm
5、四球(φ12.7mm)油品类测试准备样品≥25mL,建议参照SHT 0189-2017 润滑油抗磨损性能测定法;
6. 特别注意:如客户提供摩擦副,需向测试老师询问具体加工尺寸;
7、定速摩擦实验,按照要求参考GB5763-2008标准进行测试。
8. 如有其他疑问,请联系前期对接的技术顾问;
展开全部收起

材料在一定载荷、频率和摩擦副作用下,表面物质不断损失或产生残余变形的现象;根据接触物体之间的相对运动形式可分为滑动摩擦和滚动摩擦;根据物体间的润滑情况可分为干摩擦与湿摩擦;根据物体间是否发生相对运动分为静摩擦与动摩擦;
常见的试验机有:四球试验机、往复/旋转运动销盘试验机、环块试验机等;
常用的表征参数有摩擦系数、质量磨损率、三维体积磨损、二维横截面积磨损、磨斑宽度等;

SRV高温(800℃)设备往复模式:φ24.3(正公差0.1mm)×7.9mm(正负公差0.1mm)、φ8(负公差0.1mm)×6mm(正公差0.2mm)、φ10(负公差0.1mm)×7.9mm(正负公差0.1mm)、10mm(负公差0.1mm)×6mm(负公差0.1mm)×(4-5)mm,表面最好抛光;卡槽式,必须负公差才能放进去;
2、UMT设备:
往复模式:
块体尺寸:边长10-30mm,厚度1-5mm;柱体尺寸:直径10mm~30mm,厚度1-5mm;以上2种,样品建议厚度2mm左右,硅片等脆性材料只能双面胶粘台子上,边长12-15mm即可;
旋转模式:
块体尺寸:边长15~30mm,厚度1-5mm;柱体尺寸:直径15~30mm,厚度1-5mm;
以上2种,样品建议厚度2mm左右,硅片等脆性材料只能双面胶粘台子上;
注:双面胶粘台子上的样品,测试均需是温和条件;
3、M-2000设备:30×7×6mm;需自己准备对磨环块,具体尺寸图咨询技术老师;按GB/T 3960-2016塑料滑动摩擦磨损试验方法测试,可出CMA资质;
4、THT07-135高温(500℃)设备:
旋转模式:点接触:摩擦副φ3或φ6 下试样φ55×10或φ25×8mm。
面 接 触:摩擦副φ6×10或φ5×10 下试样φ55×10或φ25×8mm
5、SRV油品类测试准备样品≥10mL;四球(φ12.7mm)油品类测试准备样品≥25mL;

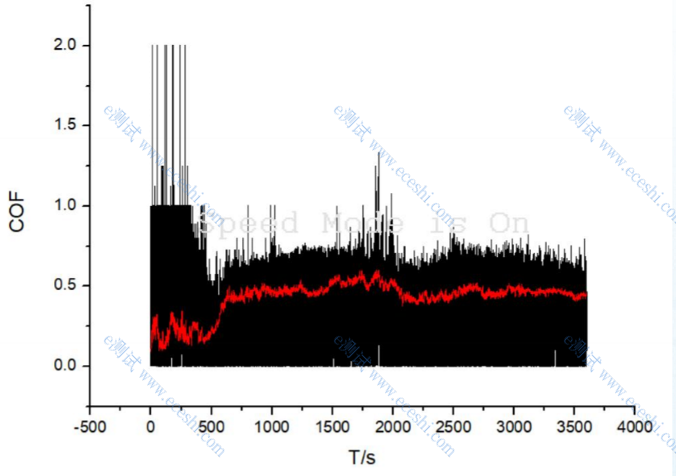

一、摩擦系数

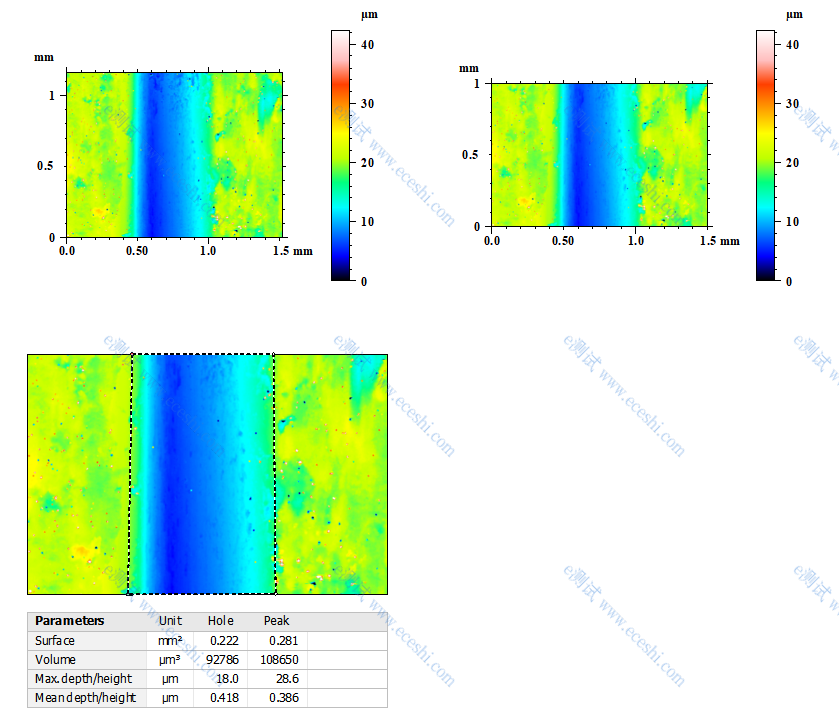

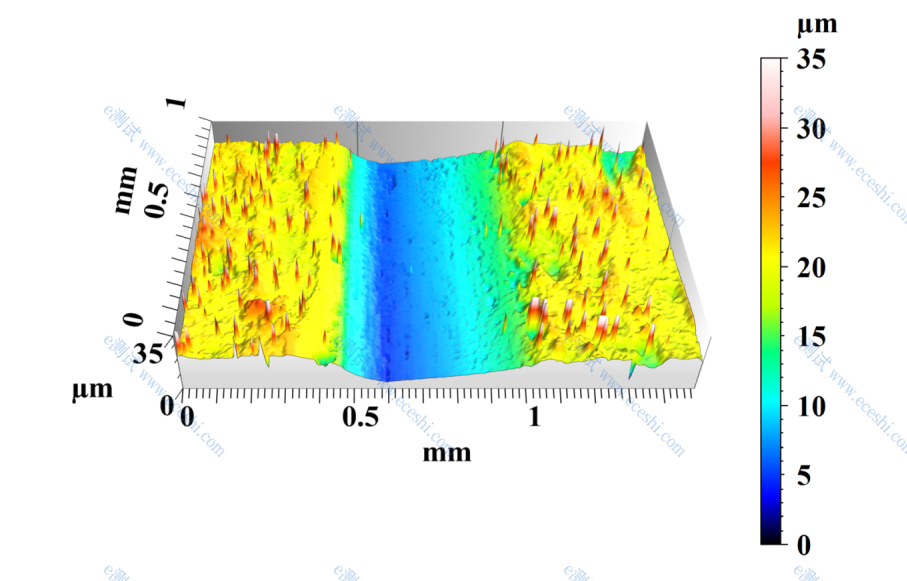

二、磨损体积

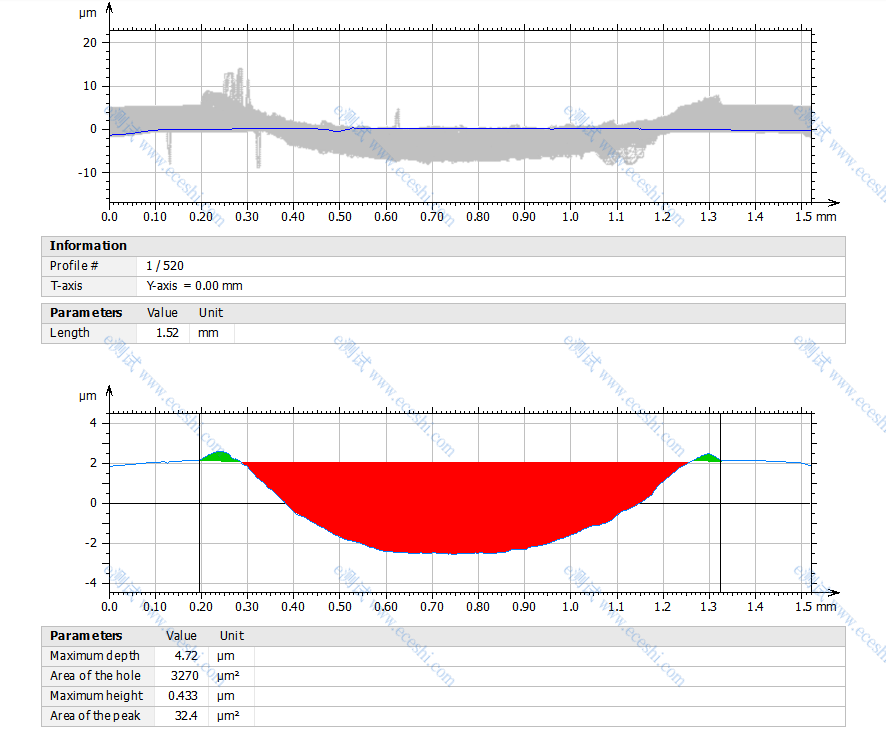

三、二维数据


一般分为两种:软质材料优先选择钢球GCr15作为对磨件,硬质材料选择氧化铝或碳化硅作为对磨件;

因为碳材料或者颜色较深(黑色)的样品,把发射的激光全部吸收了,导致没有接收到反光信号。所以,黑色材料的样品不适合做体积磨损率;

给出的word中图片是经过平滑处理的,收到原始数据可根据需求自行处理,不同样品保持一致能对比即可。设备导出的word里面的结果图用Fx/Fz计算的数据结果,导出的数据稳定的数值在0.2到0.8之间通过计算的摩擦系数在0-0.9之间;

因为一般前30s摩擦不稳定,所以数据是从30s开始的,处理时起始时间调成0即可;

样品量需要20ml-40ml。如果用摩擦后的样品做其他测试,一定要备注需要回收摩擦盘;测完样品盘可以用来拍SEM,测表面磨痕形貌,或者XPS分析表面成分及元素价态,体积磨损可测磨损体积和磨痕深度;

目前主要是环块摩擦磨损,GB/T 3960-2016塑料 滑动摩擦磨损试验方法,CMA资质;

SRV设备尺寸要求较为严格,直径24.3mm是的样品尺寸,最大可到25mm,其余尺寸均需按照前台准备,否则无法放进凹槽中固定;

5HZ=0.2s,0.2s往复一次,行程是10mm,则速率是50mm/s;
