同步辐射--XRD

收藏

仪器型号:
国外光源等
预约次数:
39次
服务周期:
平均15-45个工作日
立即预约
项目介绍
样品要求
结果展示
常见问题
论文致谢
预约须知

1. 样品量要求:粉末:100mg(粒度均匀);块体:尺寸10*10*8mm以内;压缩最佳尺寸直径4*高8mm或直径5*高10mm;样品如果非常脆要说明,有崩裂的时候需要对设备加以保护。圆柱形样品表面稍加打磨即可;

2. 能量100keV,波长0.124A;

3. 可提供HEXRD原位室温、高温(最高1450℃)热处理;原位室温压缩、高温压缩(类似gleeble);

4. 本项目不提供样品回收;机时宝贵,送样前请务必确认好您的需求;最近机时11月份,请将样品于10.16之前寄送到e测试任意办事处;

5. 如有测试疑问,请联系前期对接的技术顾问;



展开全部
项目介绍

同步辐射XRD常用于结构分析,物相鉴定,与常规X光相比,同步辐射光波长在大范围内连续可调,且准直性好,研究的尺度范围和分辨均优于常规X光。


样品要求

粉末:100mg(粒度均匀);块体:尺寸10*10*8mm以内;压缩最佳尺寸直径4*高8mm或直径5*高10mm;样品如果非常脆要说明,有崩裂的时候需要对设备加以保护。圆柱形样品表面稍加打磨即可


结果展示

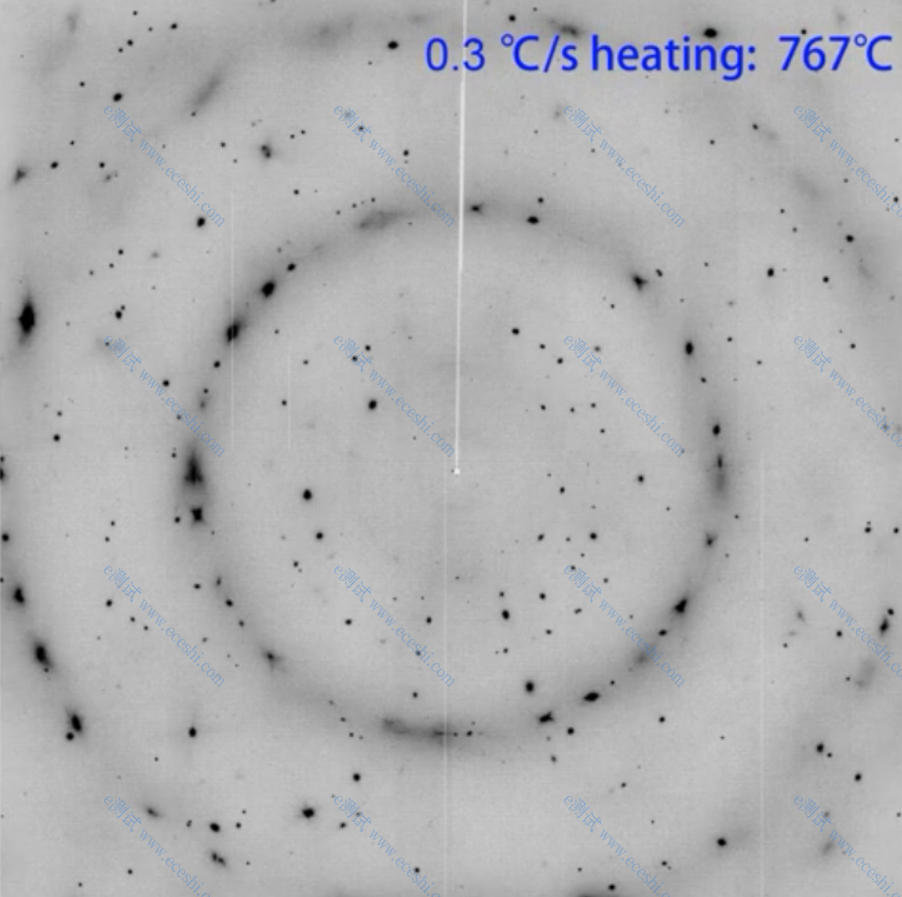

同步辐射XRD—高温

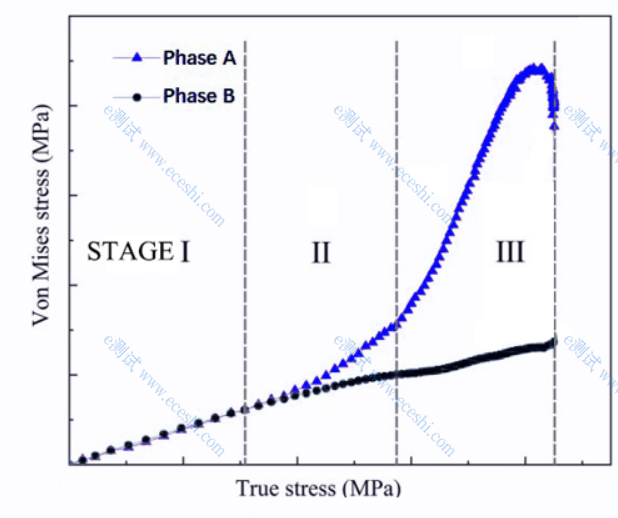

同步辐射XRD—原位压缩


常见问题
设备能实现的条件有哪些?

目前支持常规XRD(即室温直接测试);原位测试可实现(真空+氩气保护):1)变温测试,最高1400℃;2)室温压缩:最大载荷20000N;3)变温压缩:温度和载荷同前2条;

样品量或尺寸有什么要求?

常规XRD,一般提供小块体即可,对尺寸及规整度没有特别要求,最大不超过10*10*5mm;原位变温由于加热需要放入感应线圈内,样品尺寸不规则或太大容易很导致温度分布不均,装样也有困难,以直径5*高10mm最佳;压缩样品最佳尺寸直径4*高8mm或直径5*高10mm,由于设备最大载荷20000N,可以根据材料强度调整样品尺寸避免载荷超出设备限制;(建议提供备用样,以便测试出现异常情况可以用备用样再次测试;特别提醒:由于样品要送到国外测试,无法回收,请悉知!根据海关通关要求,无法寄送粉末,块体应告知样品是什么物质)


怎样选择角度范围?

同步辐射XRD同普通XRD有一定区别,同步辐射光源波长短,角度一般是1.5~7度,一般不需要客户指定范围,这个是根据接收屏与样品的距离确定的,是设定好的,一般工程师会设置一个合适的值确保得到所需的信息。


测试结果以什么形式给出?

直接结果为可用Fit2D软件打开的多晶衍射环花样。可将其转化为XRD谱图,由于谱图采集是瞬时完成的,原位测试可以得到一系列多晶衍射环(或转化后的XRD谱图),与变形过程实时一一对应,不需要暂停变形来采集。

原位测试时长怎么算?

同步辐射与普通xrd衍射仪的工作原理是不同的,室温XRD可以瞬时完成,时间主要是装样和卸样,通常一个样品从进样开始到结束大概10-15min左右;变温及压缩原位测试除装样卸样以外,主要是变温时间及压缩时间,与变温速率和压缩加载速率有关;变温速率最快可达20K/s,但是达到测试温度点需要保温3-5min,压缩加载速率最慢0.01mm/s,具体测试时长可根据测试程序进行估算;(注意:原位按时间收费,装样、卸样时间计算在内)
