项目介绍

工业CT是工业用计算机断层成像技术的简称 ,它能在对检测物体无损伤条件下,以二维断层图像或三维立体图像的形式 ,清晰、准确、直观地展示被检测物体的内部 结构、组成 、材质及缺损状况,被誉为当今最佳无损检测和无损评估技术

样品要求

尺寸不限,适合大尺寸,难穿透样品;极限分辨率5-10微米左右(视样品成分材质、尺寸而定,尺寸越大,分辨率越低;不是所有都能达到极限分辨率)


结果展示



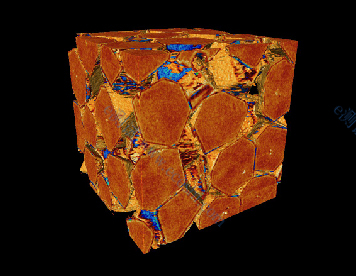

常见问题
CT的成像原理?或者说CT图像能够反映的信息?

主要是反映的是样品内部的密度差异,密度不同,灰度值不同,从而进行成像。


CT测试过程及注意事项?

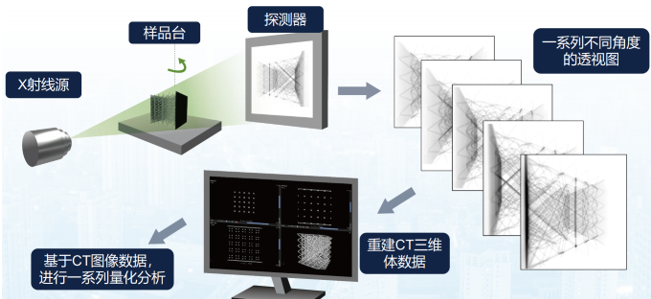

样品位于旋转的样品台上,经过X射线源照射,再由探测器探测,得到一系列不同角度的透视图,将这些透视图经过三维重构软件进行重构,进一步可以进行系列量化处理,得到想要的数据;


CT有哪些?区别是什么?

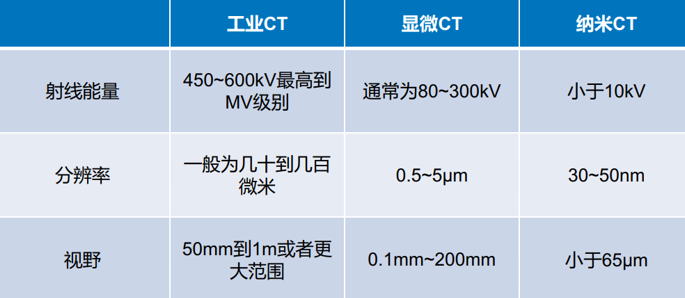

CT主要分为工业CT、显微CT、纳米CT,其区别如下:


实际测试中:

分辨率:工业CT,几十微米;显微CT:1微米;纳米CT:500nm(达到极限分辨率要求样品尺寸足够小)

样品尺寸要求:纳米CT,最好2mm以下,显微CT,20mm以下,大尺寸只能用工业CT;

综上所述,显微CT性价比较高,但是要考虑实际样品尺寸及要求分辨率大小,分辨率要求高,需要用到纳米CT,尺寸大且不可破坏的情况只能用工业CT;此外,还要考虑样品本身材质,难穿透样品需要结合分辨率可能需要选择更高电压,这种情况工业CT优先考虑;


影响结果的因素有哪些?

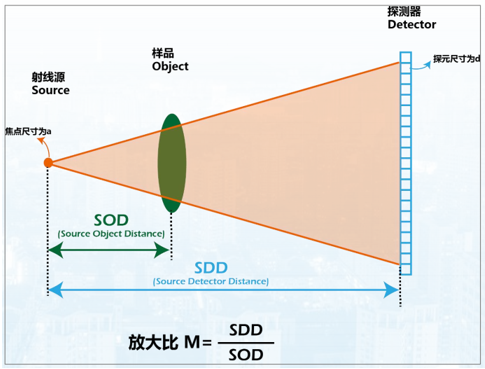

1)如下图所示,射线源到样品中心的距离为SOD,射线源到探测器的距离为SDD,则放大比M=SOD/SDD;此外探元尺寸为d,则分辨率=d/M;由此可知,样品尺寸影响SOD,从影响分辨率,即样品尺寸越小,分辨率越高;


2)扫描参数方面:根据样品组成成分,不同材质选择电压不同,电压不同也对分辨率有一定影响;


如何确定所需分辨率?

根据我们要观察的结构尺寸可以初步推算所需分辨率,通常需要观测的结构下探测器上的投影,需要100%覆盖1-3个探元,结构才能测到,由于样品的摆放等因素,投影必须覆盖3-5个探元,才能成功观测,反映在分辨率上,需要结构的尺寸在数值上是分辨率的3-5倍;比如观测的孔隙直径为120um,则需要分辨率达到24-40um才能得到较为清晰的图片。

CT数据处理软件有哪些?

VG:适合于工业方向,机械制造的数据分析,常用功能包括铸件中的气孔、缩松的量化分析,壁厚分析,设计与实物对比(数模比对),尺寸测量等;

Avizo:适合于科研方向的数据处理,材料科学油气地质和生物领域,如图像分割,量化分析等,多用于样品中不同成分的区分提取;

Dragonfly:在生物方向功能丰富,建立分割模型,可以对大量数据进行批量处理,提高数据处理效率;
