组织形貌
成分含量
化学结构
物理性能
力学性能
光电磁声
试剂耗材
可靠性测试
球差TEM
同步辐射
CT测试
穆斯堡尔谱
三维原子探针
配方破解
失效分析
正电子湮灭
材料加工
加工成型
热处理
切割成型
真空封管
球磨处理
显微成像平台
细胞生物平台
分子生物平台
蛋白免疫平台
形态病理平台
动物实验平台
生理生化平台
微生物平台
医药平台
项目服务
项目介绍
样品要求
结果展示
常见问题
预约须知
1.样品要求：
1）固体样品，如岩石、水泥、砂浆、混凝土等，孔隙率一般比较低，提供的样品量至少为1.5-2g；
2）薄膜类材料，如碳纸、薄膜等，提供的样品体积至少为1cm3；
3）孔隙率比较大的样品，如气凝胶、海绵等，样品量0.1g左右；
4）粉末类材料，堆积体积1cm3以上；
5）样杯大小一般是直径2cm，高2cm圆柱体空间，样品尺寸要小于这个，需要留出余量才行，不能等于这个尺寸；若样品不能切割，请在要求单进行备注；
6）对于部分孔容、孔隙率较小，孔径分布较宽的样品，建议样品颗粒尽量小一些，制备成1-5mm颗粒，低于60℃烘干。超过100℃烘干会使结晶水逸出，原矿物晶格被破坏，形成另一种化合物。
2.压汞不能回收，做完的样品已经浸润了汞，有毒，需要集中处理。
3.若样品充裕，请同时寄送备用样，以便数据不符合实验预期，复测使用，新寄送样品按照新样品付费
4.请根据样品的易碎程度选择合理的压力范围，压力过大，样品易碎
5. 如有其他疑问，请联系前期对接的技术顾问；
展开全部收起
项目介绍
工作基本原理是：汞对一般固体不润湿（接触角大于90°），欲使汞进入孔需施加外压，外压越大，汞能进入的孔半径越小。测量不同外压下进入孔中汞的量即可知相应孔大小的孔体积。所用压汞仪使用压力最大为60000psi，理论可测孔范围：0.003 -1100um（孔直径）。
Pr=-2γcosθ：著名的瓦什伯恩( Washburn)方程,它表明在θ和γ不变的前提下,随着压力的逐渐增大,汞将会逐渐进入孔径更小的孔。θ是汞对固体的接触角, γ是汞的表面张力。
Washburn建立了压力和圆柱体孔直径间的关系。如果压力从P1改变到P2,分别对应孔径r1、r2,并设法量测出单位质量试样在两种孔径的孔之间的孔内所压入的汞体积△V,则在连续改变测孔压力时,就可测出汞进入不同孔级孔中的求量,从而得到孔径分布。
样品要求
1）固体样品，如岩石、水泥、砂浆、混凝土等，孔隙率一般比较低，提供的样品量至少为1.5-2g；
2）薄膜类材料，如碳纸、薄膜等，提供的样品体积至少为1cm3；
3）孔隙率比较大的样品，如气凝胶、海绵等，样品量0.1g左右；
4）粉末类材料，堆积体积1cm3以上；
5）样倍大小一般是直径2.5cm，高2.5cm圆柱体空间，样品尺寸要小于这个，需要留出余量才行，不能等于这个尺寸；
6）对于部分孔容、孔隙率较小，孔径分布较宽的样品，建议样品颗粒尽量小一些，制备成1-5mm颗粒，低于60℃烘干。超过100℃烘干会使结晶水逸出，原矿物晶格被破坏，形成另一种化合物。

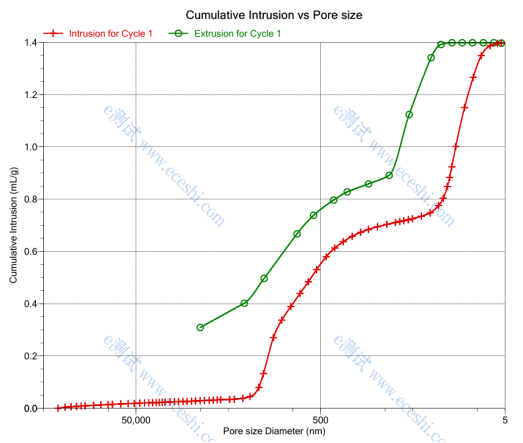

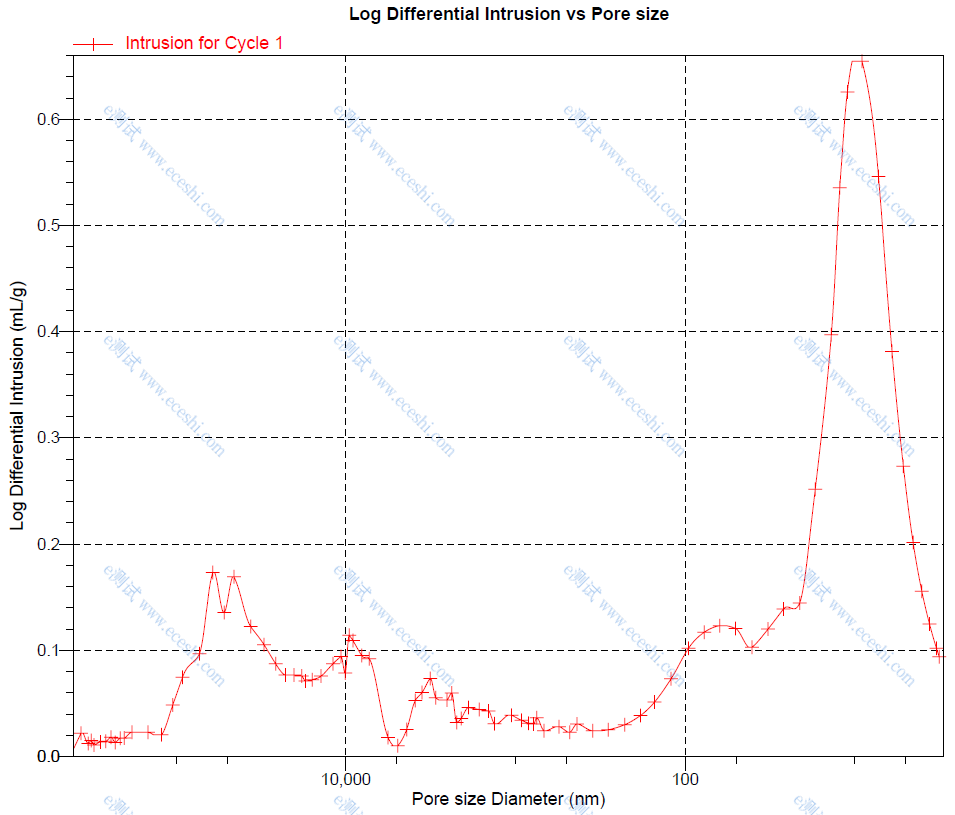

结果展示
常见问题
为什么有的样品退汞曲线比进汞曲线的峰值还要高？
可能因素：1、样品膨胀；2、加压过程反应；3、进出接触角的变化等；可能还有其他因素影响；
压汞得出的平均孔径远远偏离于理论值，如何只计算所关心孔径范围的平均孔径？
有些样品在高压情况下微量进汞会产生较大的表面积，导致平均孔径变小，可以根据孔分布找到关心的孔径范围，在数据列里有累积体积和累积表面积两列，在这两列里可以找到所关心孔径段孔体积（V）和表面积（S） ，此时，再用4V/S，就可以得到所关心孔径段的平均孔径；
粉体可以做压汞测试吗？
一般样品尺寸在400微米以上的颗粒才会测试出数据，即粉末颗粒尺寸最好在1mm以上的粒径才能勉强进行测试，对于粒径特别小的样品，测试压汞的意义不大；
试验效果和进气压力有没有关系？设备有高压站和低压站，做的时候根据什么来选择？
试验时加压是用液压泵加压的，取压力点是根据设定的压力点进行选取的。在每一个压力点会平衡10秒时间用以测量孔信息。试验都是在相同的加压条件下完成的，所以说试验效果不受加压影响。
由于试验过程的复杂性，如填充样品管，加的压力高等原因，需要有一个低压站完成充填过程，更高压力的试验要在高压站才能完成。每个样品都要经过低压和高压站的操作；
毛细管利用率只有5%，数据可靠吗？
一般管体积利用率在10%-90%算合理的，可能是样品量放的太少了，才5%，并不是说数据不能用，一般来说 孔隙率特别小的情况下 样品就需要多加，但膨胀剂的体积又有限，所以导致一些孔隙率特别低的样品出现利用率低的情况
样品有水分，能直接测试压汞吗？
压汞要抽真空，有水分估计抽不下去，对结果有影响
