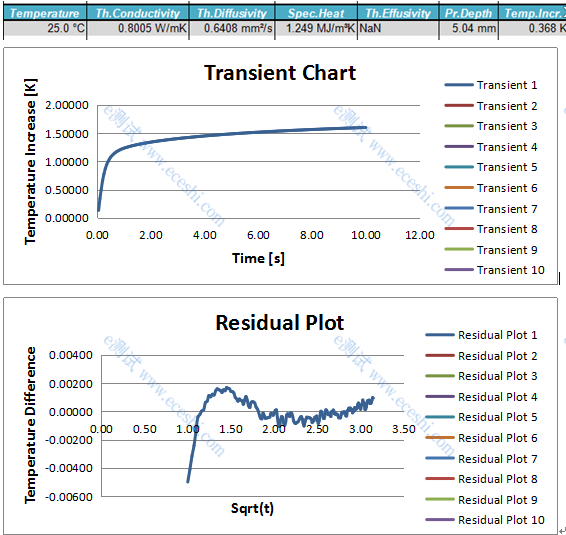

结果展示
常见问题

1、 样品要求:正方形边长尺寸25-50mm(如30*30mm、40*40mm,高导热尽量大一些),圆形样品直径25~50mm(至少25mm),厚度5mm-25mm(热导率大的厚度尽量>10mm);需提供两块尺寸完全一致的样品,测试时需要两个平行的表面夹住探头;
2、各向异性模块能同时测试XY与Z两个方向(最高250℃),样品尺寸48 mm*16mm*8mm,需提供两块尺寸完全一致的样品,如需测试请联系技术顾问确认;
3、粉体样品:粉体至少需要100g以上(前提是>100ml,如果密度大体积小,100g不够,越多越好),否则无法包埋住探头,导致无法测试;液体200mL或200g以上(如果密度小选用200g,最小100g,密度大选用200mL,最少是100mL;);以上量多测试结果更为准确;
4、特别注意:粉体样品测试因夹有空气,数据有一定误差,最好压片(尺寸大于25*25*5mm或30*30*5mm,2块)测试,粉体也可以直接测,但是测试结果会比压片的结果低。
5、 如有其他疑问,请联系前期对接的e测试老师;
展开全部收起

HotDisk瞬态平面热源法的特点是测试便捷,只需要简单地将一个HotDisk探头固定在两块固体样品之间,探头同时作为热源和温度传感器,在试样和探头温度恒定后,测试过程迅速。而对于液体、凝胶和粉末样品,测试时只需将 HotDisk探头简单地插到材料中。

块体样品要求:样品要求:正方形边长尺寸25-50mm(最佳30*30mm,高导热尽量大一些),厚度5mm-20mm(热导率低的可选薄的尺寸);需提供两块尺寸完全一致的样品,测试时需要两个平行的表面夹住探头;针对导热系数较大的样品,需适当增加样品厚度; 粉体样品需要100ml以上;液体200ml以上;量多测试结果更为准确,部分样品量少也可以测试,请具体咨询; 特别注意:粉体样品测试因夹有空气,数据有一定误差,最好压片(尺寸大于25*25*5mm,2块)测试,粉体也可以直接测,但是测试结果会比压片的结果低。



非稳态导热系数测试方法主要有:热线法,瞬态热带法及瞬态板热源法。
热线法及其随后发展的探针法主要用来测量松散介质的导热系数,不适于测量大块固体和液体介质,并且测量存在一定的误差,测量结果受接触热阻影响;
热带法是基于热线法发展起来的测试方法,其原理和热线法基本相同,只是将线热源压扁成带状从而扩大热源和介质的接触面积,减少接触热阻;
瞬态板热源法在热带法和热线法的基础上进一步发展,将原本拉直的热源弯曲成螺旋状,形成平面板热源,在更小的空间内获得更大的接触面,并且采用新的数学模型来描述热传输过程。Hotdisk导热测试仪就是基于瞬态板热源法的导热系数测试仪;

可测-40℃-1000℃,氮气气氛(除室温外);
样品厚度对结果是有影响的,一般我们要求样品厚度≥5mm,热导率大些的材料要求更厚一些,厚度大的结果可靠性更高;
两块样品尺寸不一致会有影响,尺寸相差越大,结果可靠性越低,建议尺寸保持一致,尺寸误差在1mm范围内。

稍微含有一点水分的样品可测试,不能测试滴水的样品,否则损坏探头。
