【每周e课】干货学习——BET比表面积及孔径测试小知识2.0一e测试

推荐使用微信扫码登录/注册

使用微信扫码，一键绑定微信，可更快速更及时
更方便的获得订单相关信息与优惠活动

BET（N2）测试孔径范围？

一般情况下，介孔测试范围小于1μm（通常数据给到200nm，即2-200nm），大于100nm建议使用压汞仪测试；微孔理论上可以测到0.5nm（即0.5-2nm），一般小于1nm也有可能测不出来。

BET吸附量低，是什么原因？

A：

测试结果是样品的比表面积比较小，也就是孔不是很发达，所以吸附的氮气就比较少。

BET与压汞数据的衔接，得不到作图所示衔接很好的结果，是什么原因?

A：

BET数据处理时需要选择合适的数据处理模型；另外，在数据处理时可以选择柱状孔，调整至数据交叉点，得到的数据是最精确的。

BET测试中单分子层吸附量怎么计算？

A：

根据如下BET方程：

式中，V表示吸附量，p为气体吸附平衡压力，p0为气体在吸附温度下的饱和蒸气压。两常数Vm代表固体表面铺满单分子层时的吸附量，C是与吸附热E1和E2有关的常数。公式变形：

如果以对作图可以得到一条直线，直线的斜率为，截距为，由此可以求出常数Vm和C。

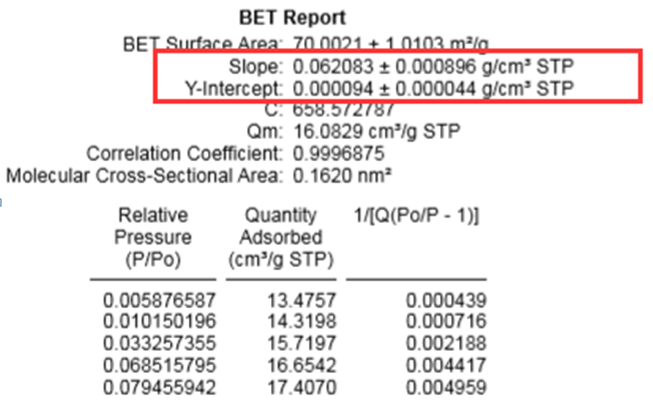

将BET数据报告给出的斜率（Slope）与截距（Y-Intercept）代入上述公式，就可以得到Vm（单分子层吸附量）。
