【每周e课】XPS测试小知识一e测试

推荐使用微信扫码登录/注册

使用微信扫码，一键绑定微信，可更快速更及时
更方便的获得订单相关信息与优惠活动

【每周e课】XPS测试小知识

2021-03-20 11:40:25 2 1614

Q1、UPS和XPS检测价带谱有什么区别？

（1）UPS的工作原理和XPS一样，但是能量远远小于X光，因此有比较好的能量分辨率来研究价带的电子结构，是XPS手段的一个重要补充；

（2）XPS探测的是芯能级的电子信息，反映的是对应元素的本征线性，由此来对材料的元素组成，元素价态情况等进行分析；而UPS探测的是价带电子的结构信息，价带电子在材料中比较巡游，到处运动，反应的是整个材料的关联电子结构；

（3）一般的UPS光源通过对惰性气体放电来实现，He、Ne、Ar、Kr、Xe等，能量一般在几十个eV左右。

Q2、XPS测试产生误差的原因有哪些？

（1）样品本身污染，或测试过程被周围样品污染；

（2）样品不均匀，因为测试区域仅500微米，不同位置结果差别可能比较大；

（3）XPS是半定量分析，和元素实际含量会有出入，XPS测试的是样品表面信息，不代表样品整体性质。

Q3、扫描次数和步长对XPS测试数据有什么影响？

（1）关于扫描次数：有些元素含量低，对扫描次数有要求，但是不同仪器设置的参数不一样，所以不能只看扫描次数，每个数据里面有扫描次数和扫描时长，如下图所示：


扫描次数25次，扫描时间9min36sec（步长0.05ev）

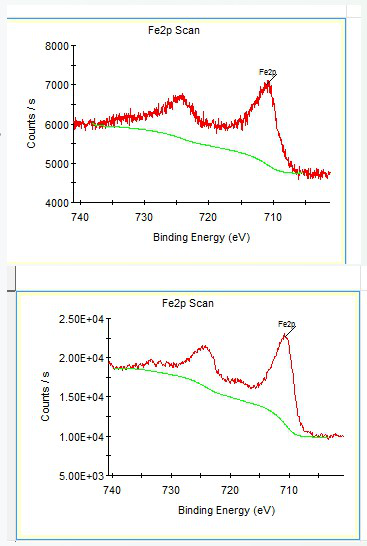

（2）关于步长：常规步长0.05ev，如果谱图范围比较宽，建议用0.1ev，缩短扫谱时间；下图分别是步长0.05、0.1ev，对于谱图范围宽的，明显步长大的信噪比更好；（步长大，数据间隔变小，数据的精细程度下降，噪点消失；但是谱图较窄且步长设置较大的话就会影响数据精度）。
