Q1：液态试样是否可以进行红外测试，如何测？

A：液态样品是可以进行红外测试的，对于液态样品（本身为液态，但是不含水），具体测试方法是：

1）ATR法：将样品滴加在ATR晶体表面，用ATR技术测试；

2）液体涂膜法：直接将液体样品涂在盐片上测试；

3）液体池法：将液体样品用注射器注入液体池测试；

如果是水溶液，或液态样品含水，必须烘干后测试，因为含水的样品测出来的水峰（3000-3500cm-1左右）太明显，会影响附近峰的分析。

Q2: 红外漫反射模式的数据只能得到反射率吗？

A：不是的，漫反射只是一种模式，既可以得到反射率，也可以得到吸收率或透过率，一般漫反射会选K-M模式，是漫反射函数校正后的结果。

Q3：红外测试结果的透过率、反射率大于100%（吸收小于0）是怎么回事？

A：透过率、反射率大于100%或吸收小于0，说明样品某些波数区域的透过率、反射率要好于背景（吸收比背景弱），可能是以下原因：

（1）有可能是溴化钾片表面毛糙了，杂散光较多，所以背景透过率较小（吸收较大）；

（2）没有扣除背底进行校正，这种情况不影响定性结果，可以直接用。

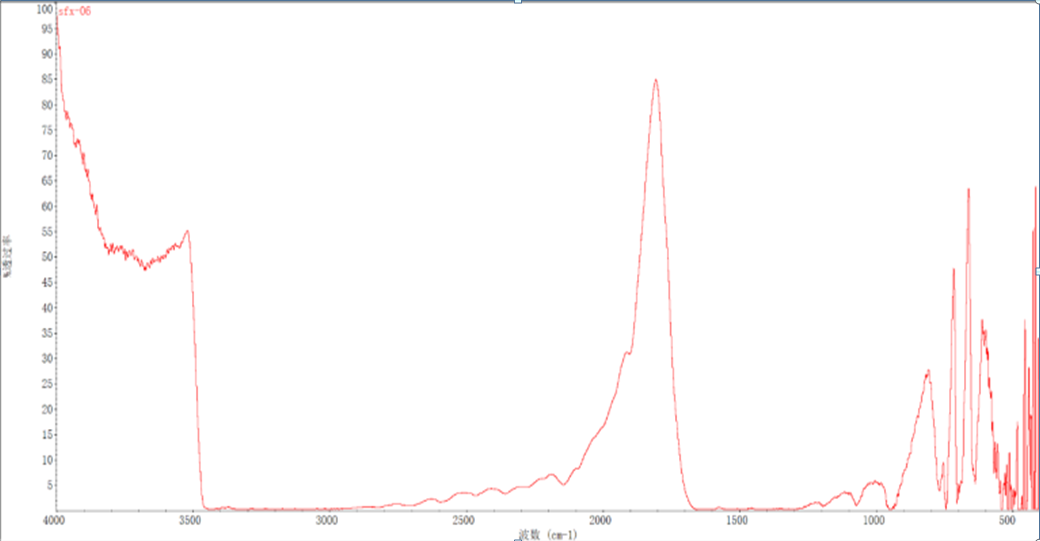

Q4：测试曲线出现部分位置透过率为0，无法看出峰位，是什么原因造成的？

A：这种数据无法看出真实峰位，不能用来进行分析；造成这种曲线的的原因可能是：

（1）粉末样品的话，这种情况一般是样品量放太多了，需要重新测试；

（2）块体的话应该是样品吸收能力较强，需要用全反射模式进行测试。

Q5：红外测试是如何定性定量的？

A：

定性：组成化学键或官能团的原子处于不断振动的状态，不同的化学键或官能团吸收频率不同，在红外光谱上将处于不同位置，从而可获得分子中含有何种化学键或官能团的信息；

定量：依据朗伯-比尔定律，峰的吸收强度A=a*b*c（其中a为吸收系数，常数；b为厚度；c为浓度）有内标法和外标法两种，一般采用内标法，利用不同基团吸收峰的面积的比值进行定量分析，但是红外定量只能算是半定量。
