项目推荐
X射线多晶衍射(XRD)
已下单70644次 | 满意度99%
场发射扫描电镜(SEM)
已下单78080次 | 满意度99%
原子力显微镜(AFM)
已下单32486次 | 满意度99%
项目介绍
样品要求

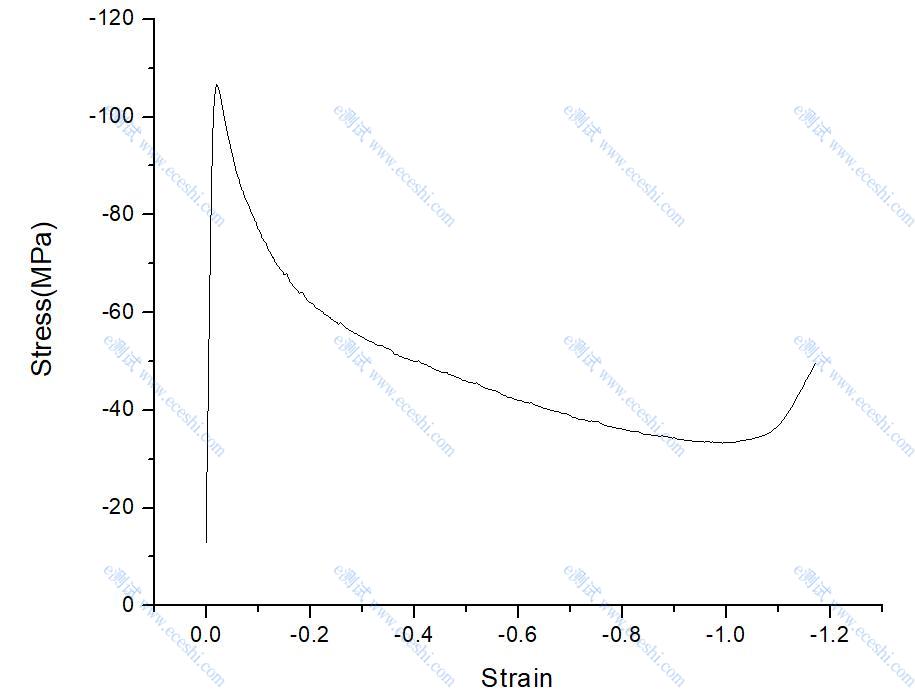

结果展示
常见问题
1. 压缩样品要求:A:建议φ8mm*12mm或φ10mm*15mm的圆柱(建议高度是直径的1.5~2倍),样品断裂或结束载荷要控制≤70KN,屈服强度≥800MPa请联系实验室确认样品尺寸,防止过大压不动;B:工程应变建议≤60%,否则热电偶容易脱落;
2、压缩:针对铝合金等软金属材料或者较硬的金属材料,可制备成φ5mm*10mm或φ4mm*6.5mm的试样,设备量程20KN,仅氮气(可具体咨询技术顾问),工程应变建议≤60%,否则热电偶容易脱落;
3、拉伸样品要求:M10棒材(螺纹段长度15mm,总长110mm,中间段直径10mm);M6棒材要求类似M10,保证中间段长度80mm;
4. 特别注意:样品最好按上述标准制备,高径比会对结果有很大影响;每个样品最好准备2-3个备用样品;试样表面最好用砂纸打磨,容易焊热电偶丝;
5. 如有其他疑问,请联系前期对接的e测试老师;
展开全部收起
热力学模拟测试是借助于模拟装置,利用缩小的试样,再现受热/受力过程,揭示样品组织与性能的变化,从而后续优化工艺,保证质量;实验类型有:高温拉伸\压缩实验、真应力/真应变曲线、CCT曲线、对焊工艺模拟、热处理工艺模拟等。
1、热力学模拟压缩测试:样品要求:φ8mm*12mm或φ8mm*15mm圆柱,设备量程80KN或100KN;针对铝合金等软金属材料,可制备成直径5mm,高度10mm的试样,设备量程20KN;
2、拉伸样品要求:M10棒材(螺纹段长度15mm,总长110mm,中间段直径10mm);M6棒材要求类似M10,保证中间段长度80mm;
因为在高温下有震动,所以会出现曲线波动情况。
升温-保温-测试-降温,时间按放入样时间到取出样品时间累计计费。
与普通高温拉伸等不一样,不建议用20℃/min。一般以300℃/s升温,但部分实验室设备为防止砧座起火,要求速率5℃/s~10℃/s。
目前应变速率最大一般是20s-1-30s-1,最大升温速率是1000℃/s,也要根据样品的材质进行判别;
通常样品导电较好的,则焊接在样品中心轴线上居中的位置;样品导电不好的情况下,则在样品的中心轴线居中的位置打上一个φ0.5*1-2mm的孔,安装热电偶;
400-005-5990
推荐文章
-
2023-10-30 0 199
