MoS2,最新Nature Materials!

华东师范大学 复旦大学 Nature Materials MoS2 CVD

01

研究背景

在过去的十年里,二维(2D)半导体,如2D过渡金属二硫属化物(TMDs),由于其独特的特性,如悬空的无键表面、可调谐的带结构和对短通道效应免疫的优异静电控制,一直吸引着科学界对用作下一代电子设备的兴趣。此外,2D半导体允许设计可以任意堆叠的逻辑和存储器层,这使得未来的异构集成能够与成熟的硅技术兼容。基于2D半导体的器件处理技术已逐渐成熟,推动了单个场效应晶体管(FETs)向小型功能电路的转变。然而,最终大规模集成电路(IC)应用的先决条件,包括晶圆级高质量材料和与行业标准试点线路兼容的制造工艺,仍然远不能令人满意。
到目前为止,已开发出各种策略来合成英寸级2D TMD膜,特别是二硫化钼(MoS2)。化学气相沉积(CVD)法,由于设置适合实验室研究,且合成参数的调整灵活,已被深入研究。然而,CVD合成的精确控制具有挑战性,因为即使生长条件变化微小也可能影响其再现性和可控性。最近,已经提出了很多解决方案来优化晶片规模的合成,包括改进的CVD方法。到目前为止,2D半导体从实验室到晶片厂的过渡仍处于初步阶段,要达到稳定和可重复的制造标准一直具有挑战性。因此,人们自然渴望生长晶圆级高质量薄膜,其具有工业上可接受的规模-成本-性能指标。
02

研究成果

近日,华东师范大学Peng Zhou、复旦大学Wenzhong Bao、深圳思碳科技Zihan Xu合作报道了一种改进的化学气相沉积合成方法,通过预沉积非晶态Al2O3控制前体和基底的释放,以确保了大至12英寸单层MoS2的均匀合成,同时还能实现快速无毒的生长以降低制造成本。使用与工业制造工艺兼容的顶栅(TG)结构,还制造了晶圆级FET阵列,以进一步证实薄膜的高质量及其集成电路的应用潜力。这项工作实现了规模-成本-性能指标的协同优化,并为未来的2D半导体IC奠定了至关重要的基础。

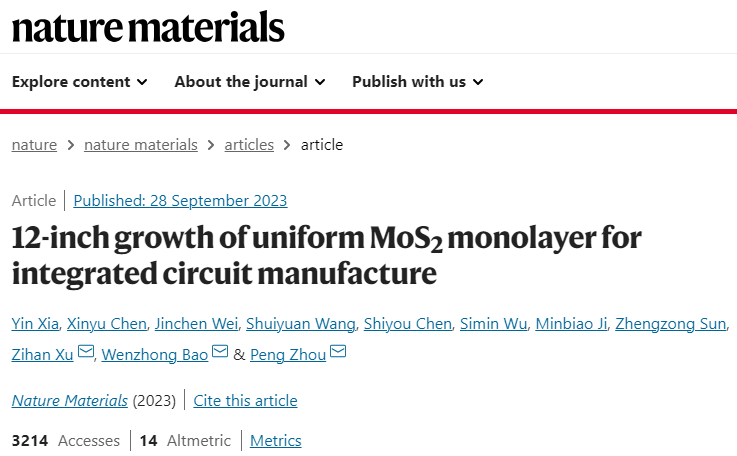

相关研究工作以12-inch growth of uniform MoS2 monolayer for integrated circuit manufacture”为题发表在国际顶级期刊Nature Materials》上。


03

研究内容

1、前体和生长基底的制备

研究者的主要目标是实现一种均匀高效的合成方法,以生产大晶片尺寸的电子级2D半导体,随后可将其作为工业标准IC制造的“硅片”。首先,通过ALD沉积了一层a-Al2O3薄层作为“种子促进剂”( 图1a)。研究发现,这种a-Al2O3层有助于生长大规模且均匀的单层2D TMDs;与非晶SiO2或HfO2不同,通过ALD生长的a-Al2O3可以在不形成针孔的情况下维持高温。因此,它原则上适用在前端生产线(FEOL)和后端生产线(BEOL)中的混合集成。

准确控制前体是CVD生长2D TMDs的另一个主要障碍。这里,研究者使用多孔固体海绵结构的改性MoO3/GO复合材料作为钼源(图1b)。将MoO3粉末分散在GO溶液中,以制备MoO3/GO分散液。然后将MoO3/GO滴入方形模具中,通过干燥得到MoO3/GO复合海绵(12×12×1 cm3)。如图1c中SEM图所示,MoO3均匀地嵌入GO海绵的孔中。由于混合MoO3蒸汽只能通过海绵结构的孔隙扩散出去,并且GO海绵的适当孔隙率防止了MoO3过早硫酸化,因此可实现对蒸发速率的有效控制以稳定地供应钼源。

2、单层2D MoS2的生长

图1d描述了CVD生长设置。在直径350 mm管式炉中放置两个以MoO3为中心对称的硫磺粉容器。将前体和基底放入石英管后,抽真空至1 Pa以下 ,然后用氩气冲洗和吹扫几次以去除空气中的污染物。然后,将多孔MoO3/GO海绵和硫磺粉分别加热至700 °C和220 °C。该设置可避免由流动气氛引起的不均匀分布,并且生长环境更稳定,以更好地控制成核密度。

两个硫源之间的距离对于硫蒸气的均匀分布也很重要。如图1e所示,对于投影硫原子在300 mm晶片时,当源-晶片距离y保持不变时,对称的双源配置比单源配置提供了更均匀的分布。因此,通过分别调节每种反应物的加热温度,可以在整个生长时间内精确控制每种反应剂的浓度,与金属-有机CVD相当,但该方法无毒,合成速度更高。为了证明大规模合成的能力,选择了12 英寸熔融SiO2基底,可在商业上用于研究实验室。熔融SiO2基底的照片(图1f左)和生长单层MoS2膜(图1f右)显示MoS2在整个晶片上是均匀且清晰可辨的。

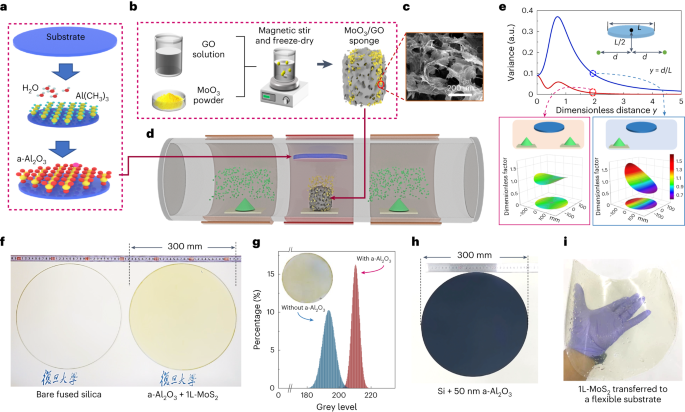

 图1. 单层MoS2的12英寸生长


3、材料表征

为了研究所生长MoS2单层的材料质量和均匀性,在12 英寸晶片上选择30个点(图2a)用于拉曼和光致发光(PL)表征,分别如图2c、d所示。对于中心点,A1g拉曼模式(406 cm1)显示微观尺度的均匀性(图2b)。图2e显示了30个采样点的E12g和A1g峰值之间差异的统计图,产生了窄分布(标准偏差为0.8 cm1),平均值~20.3 cm1,符合单层MoS2的指纹图谱。图2f显示了663.2 nm处的窄PL峰,意味着带隙为1.87 eV。半峰全宽仅为0.09 eV,接近于高质量剥离的单晶MoS2薄片。
为了表征生长MoS2单层的晶格结构,进行了截面iDPC-STEM(图2g),揭示了夹在HfO2和a-Al2O3衬底之间MoS2的不同界面。平面STEM(图2h)显示了具有可忽略缺陷MoS2原子的高度有序排列,(100)晶格间距2.77 Å和具有六边形对称性的2H相原子结构。此外,SAED图显示出尖锐的衍射斑点(图2h插图),进一步验证了在单个晶粒内生长的MoS2单层的高质量晶体六方结构。

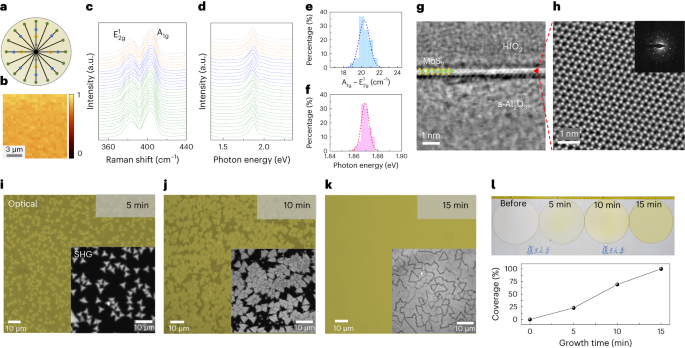

 图2. 生长态MoS2的特性
4、物理机制和理论计算

为了从理论上研究基底影响单层MoS2生长的潜在物理机制,使用平板模型进行了基于密度泛函理论(DFT)的第一性原理计算。a-Al2O3结构是通过分子动力学(MD)模拟获得,其中界面晶格常数与MoS2晶体超晶胞(每层36个原子)匹配,以消除平面内应力的影响。基底和MoS2层之间的相互作用可以通过界面能EI来描述。通过四种类型的衬底(a-Al2O3、非晶SiO2(a-SiO2)、非晶HfO2(a-HfO2)和单晶蓝宝石),评估MoS2在不同基质上的生长。对于每种类型的基底,模拟单层和双层MoS2

对于a-Al2O3衬底,单层MoS2层有利于基底与自身之间的一定距离,以保持2D原子结构(图3a),而蓝宝石基底倾向于与MoS2结合,导致结构畸变,如图3c所示。此外,第二MoS2层保留了第一层~3.13 Å(图3b),其接近块状MoS2的层间距,表明a-Al2O3基底和第二MoS2层之间的相互作用相对较小。MoS2和a-Al2O3之间的EI为负(图3e),表明第一MoS2层可以容易地在a-Al2O3基底上生长。第二层的界面能变为正,意味着在Al2O3上形成第二层需要更多的能量。在a-SiO2和a-HfO2中结果类似,第二层的界面能均为正。对于结晶蓝宝石,第一MoS2层的界面能为负,而第二层也为负,表明第二MoS2层可以在第一MoS2层上自发形成。这种自发生长易形成少量的双层或多层MoS2岛,从而降低单层的均匀性。非晶衬底使MoS2单层能够更均匀地生长。

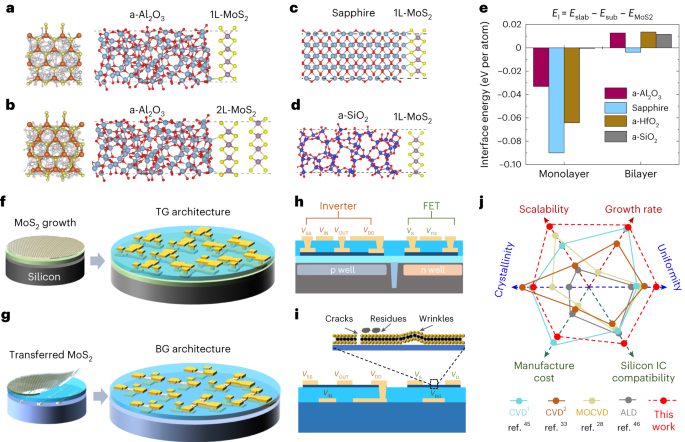

图3. MoS2生长的第一性原理模拟

5、潜在应用

讨论合成方法与IC集成的关系。考虑生长在Si/a-Al2O3基底上的单层MoS2(图1h所示),这种结构类似于传统的SOI结构,被认为是超薄“绝缘体上的2D”结构或2D-OI(图3f,h)。与硅晶体管相比,SOI结构具有许多优点,例如降低了寄生电容、漏电流和功耗,且还可以消除闩锁效应并抑制基底的干扰。2D-OI继承了SOI结构的所有优点,还可提供大大改进的静电控制,这对硅材料来说是不可能的。为了达到实际应用,必须避免材料转移过程,且IC处理应该直接在2D-OI晶片上实现。因此,适当的EI对IC处理很关键,因为范德华键合的2D半导体和基底之间的粘附损失对于IC处理的湿浸步骤(如光刻、显影和剥离)至关重要。

图3j提供了本合成方法与四种常用方法(ALD、CVD和金属-有机CVD)的比较,根据其可扩展性、生长速率、均匀性、膜结晶度、IC兼容性和制造成本进行分级,即通过不同方法获得的晶圆级MoS2膜的SCP指标。结果表明,以前技术仅在SCP度量的某一方面有前途,很难实现SCP度量的同时优化。本工作提出的合成方法可以在绝缘基底上直接有效生产连续均匀的单层MoS2,合成时间相对较短,制造成本较低,从而实现SCP指标的协同优化。

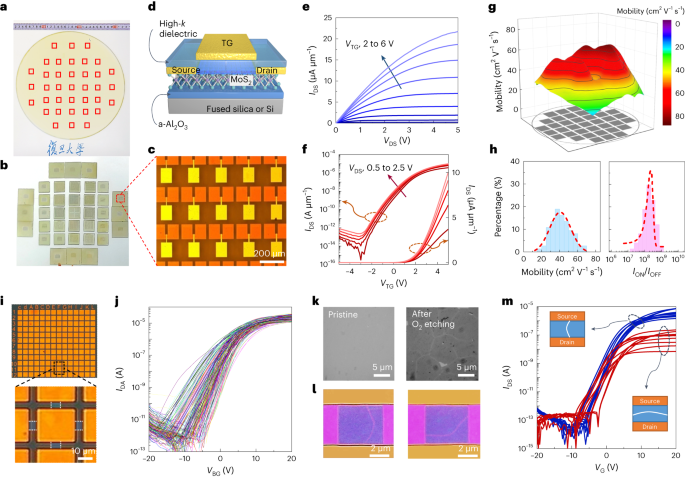

 图4. 12英寸MoS2晶片的电气特性
6、器件集成和片内均匀性

使用与硅IC制造完全兼容的工艺流程,制造了用于电气性能基准表征的MoS2 TG-FETs。由于12 英寸熔融SiO2晶片很难用实验室级和电探测工具处理,因此晶片被切成均匀分布的37个小样本(1 cm×1 cm),如图4a,b所示。然后在每块样品上直接批量生产TG-FET阵列(长通道10 µm)。图4c、d分布展示了MoS2 TG-FET阵列的放大光学显微镜图和单个TG-FET的原理图。n型MoS2 FET的电力输出(源-漏电流与源-漏电压,IDS-VDS)和传输特性(源-漏电流和TG电压,IDS-VTG)分别如图4e、f所示。结果显示了阈值电压VTH为1.5 V的增强模式操作。图4g显示了12 英寸晶片的迁移率分布。图4h绘制了从所有333个MoS2 TG-FETs测量的迁移率和ION/IOFF的统计图和高斯拟合。注意到,与迁移率值相比,ION/IOFF变化相对较小,这是合理的,因为迁移率更依赖于器件处理过程,而ION/IOFF比率与固有材料特性更相关。因此,研究者的结论是,12英寸单层MoS2原则上可用于构建具有低集成密度的器件。

04

结论与展望

总之,这项工作合成了行业标准12 英寸的MoS2单层,具有SCP度量的协同优化。该合成方法通过预沉积非晶态Al2O3控制前体和基质的释放,以确保单层MoS2的均匀合成。研究者设想一系列2D TMD膜可以以类似方式可控地生长。测量的器件性能表明了在不需要高集成密度的电路中应用的可能性。因此,该研究为2D半导体从实验室到晶片厂的转变及融入到成熟的工业试验线提供了一种晶圆级候选材料。

文献链接:

https://www.nature.com/articles/s41563-023-01671-5
