【e测试干货】【原子力显微镜】探针表面一相逢,便胜却人间无数!

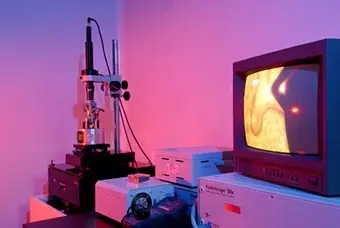

仪 器 简 介


原子力显微镜(AFM)虽然名字里有“显微镜”三个字,但它并不像光学显微镜和电子显微镜那样能“看”微观下的物体,而是通过一根小小的探针来间接地感知物体表面的结构,得到样品表面的三维形貌图象,并可对三维形貌图象进行粗糙度计算、厚度、步宽、方框图或颗粒度分析。


AFM主要由带针尖的微悬臂、微悬臂运动检测装置、监控其运动的反馈回路、使样品进行扫描的压电陶瓷扫描器件、计算机控制的图像采集、显示及处理系统组成。微悬臂运动可用如隧道电流检测等电学方法或光束偏转法、干涉法等光学方法检测,当针尖与样品充分接近相互之间存在短程相互斥力时,检测该斥力可获得表面原子级分辨图像。


AFM广泛应用于材料科学中,是一种非常重要的表面表征技术。除了进行形貌观察,AFM还可以用来测量物质和材料表面原子间的作用力,表面弹性、塑性、硬度、粘着力、摩擦力等性质。


测 量 原 理

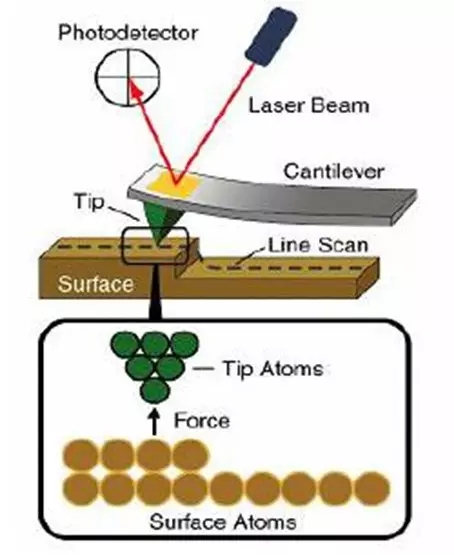

AFM工作的基本原理是利用原子之间的相互作用力来获得表面结构信息。将一个纳米级的探针固定在一个对力非常敏感的弹性悬臂梁上,悬臂梁另一端固定。测试时,当样品与针尖接近时,针尖原子与样品表面原子之间的相互作用力会使悬臂梁发生形变,这个形变被激光探测器探测,并传输到检测设备上,通过检测设备将形变信号转化成光电信号输出,就可以获得针尖与表面原子间的作用力情况,进而获得表面结构信息。AFM的测试原理如下图所示。


样 品 要 求

1.样品可导电,可不导电,可以很平也可以不那么平,(对表面光洁度有一定要求)。

2.适用于多种环境,可在真空,空气和溶液中进行。

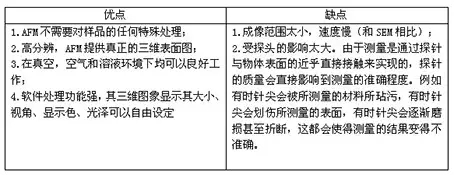

优 缺 点

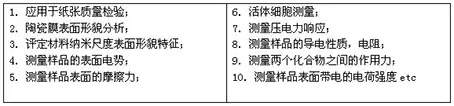

应 用 举 例
