预约须知

1、样品要求：

同轴模式，粉体样品，准备100mg以上，说明样品与石蜡混合比例（测试时样品和石蜡的比例：从密度、样品本身介电性能或者需求性能确定，不清楚的第一次建议可先按照质量比50%，然后根据结果进一步优化）；或直接提供同轴环（内径3.04mm，外径7.0mm，厚度2mm内），允许误差±0.01mm，块体需要另外加工的提前说明，加工费另算；

可测1-18GHz范围，可以得到电磁参数（复介电常数+复磁导率）和S参数；

波导模式：可以得到电磁参数（复介电常数+复磁导率）和S参数，不同频段样品尺寸要求不同，如果样品特别硬，需要机床加工，加工费另算，标准尺寸具体如下（宽*长），厚度不限：

1.13-1.73GHz：82.4*164.8 mm

1.72～2.61 GHz：54.46*108.92 mm；

2.60～3.95 GHz：33.89*71.84 mm；

3.94～5.99 GHz：22.0*47.25 mm；

5.38～8.17 GHZ：15.75*34.70 mm；

8.2-12.4 GHz： 22.9*10.2mm；

12.4-18.0 GHz：15.90*8.03 mm；

18.0-26.5 GHz ：10.95*4.50 mm；

26.0-40.0 GHz：7.15*3.60 mm；

注意：①如果需要测试屏蔽性能，邮寄的样品的长和宽比要求的标准尺寸大1-2mm左右，样品小了，可能会漏磁，影响最终测试结果；

②软质的薄膜（厚度小于0.5mm），尺寸尽量在20*30mm以上，薄的样品，是贴在波导片中间测的，测试屏蔽性能比较准确，如果是看电磁参数（复介电常数+复磁导率）慎重；

弓形模式：用于测试吸波性能，结果是反射率，没有电磁参数；尺寸要求：2-40 GHz是 180*180mm，（如果要1-2GHz这段最小样品尺寸300*300mm，即不需要1-2GHz这段就可以按照180*180mm准备）。

测试角度对数据具有一定的影响，下单前请核实好测试角度。实验室可测试角度范围为8-75°，默认测试角度为8°；

要求样品表面平整，不能有弯曲。

自由空间法：2-40 GHz最小尺寸120*120mm，适用于厚度2~5mm的样品。样品尺寸可以大，不可以小，要求样品表面平整，不能有弯曲。

可以得到透射率、电磁参数、S参数；

谐振腔模式：只能测10GHz左右的单点，测不了频段，数据结果是介电常数、损耗角正切；尺寸要求：圆盘直径10-20mm，厚度2-5mm，薄膜（0.8mm以下），长宽需30*50mm以上，厚度需自己测量准确。样品尺寸务必严格，否则影响测试结果；

2、高温波导和高温弓形法温度范围都是室温-700℃，波导法目前仅能测试8.2-12.4GHz波段，具体价格根据测试温度和温度点数而定；

3、如有其他疑问，请联系前期对接的技术顾问；

展开全部收起

项目介绍

矢量网络分析是通过测量元件对频率扫描和功率扫描测试信号的幅度和相位的影响来精确表征元件特性的一种方法。它是微波测试仪器领域中最为重要、应用最为广泛的一种高精度智能化测试仪器，主要被用于测网络散射参量双向S参数的幅频、相频及群时延等特征信息的测量，广泛应用于以相控阵雷达为代表的新一代军用电子装备研制、生产等领域。通过测试可以得到S参数、电磁参数等数据。

电磁屏蔽材料通过反射和吸收的方式，衰减电磁波在从源点到受保护区域的传播。其效能用屏蔽效能 ( SE) 来衡量，单位是分贝 (dB)。SE值越高，屏蔽能力越强。材料一般具有高电导率和高磁导率，必须是一个连续的整体，不能有孔隙。

吸波材料“吸收并消耗” 电磁波，减少电磁波的反射，使其入射的电磁波能量在材料内部被几乎全部吸收并转化为其他形式能量（主要是热能）而耗散掉。其效能用反射率或吸收率来衡量。一般需具有好的阻抗匹配和高的电损耗和磁损耗。

样品要求

同轴模式，粉体样品，准备100mg以上，说明样品与石蜡混合比例，或直接提供同轴环（内径3.04mm，外径7.0mm，厚度2mm内），允许误差±0.01m；

波导模式：不同频段样品尺寸要求不同，具体要求如下：

1.72～2.61 GHz，长宽109.22 *54.61mm；

2.60～3.95 GHz，长宽72.14 *34.04mm；

3.94～5.99 GHz，长宽47.549 *22.149mm；

5.38～8.17 GHZ，长宽34.849 *15.799mm；

8.2-12.4 GHz：长宽22.86*10.16 mm；

12.4-18.0 GHz：长宽15.90*8.03 mm；

18.0-26.5 GHz ：长宽10.95*4.50 mm；

26.0-40.0 GHz：长宽7.15*3.60 mm；

注意：软质的薄膜（厚度小于0.5mm），尺寸尽量在20*30mm以上，否则影响测试结果；

弓形模式：1-2GHz，样品尺寸300*300mm；2-40 GHz是: 180*180mm。（即不需要1-2GHz这段就可以按照180*180mm准备）。要求样品表面平整，不能有弯曲；

自由空间法： 1-2GHz：最小样品尺寸300*300mm；2-40 GHz:最小尺寸120*120mm。（即不需要1-2GHz这段就可以按照120*120mm准备）样品尺寸可以大，不可以小，要求样品表面平整，不能有弯曲。厚度小于10cm；

谐振腔模式：只能测10GHz左右的单点，测不了频段，圆盘直径10-20mm，厚度2-5mm，薄膜尺寸是长宽30*50mm，厚度需自己测量准确（小于0.8mm）。样品尺寸务必严格，否则影响测试结果；

结果展示

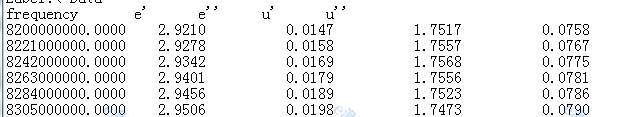

电磁参数：

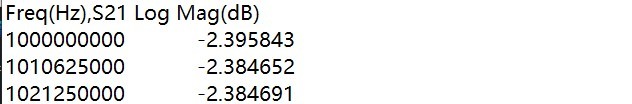

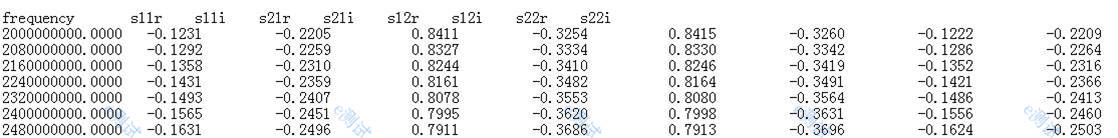

S参数：


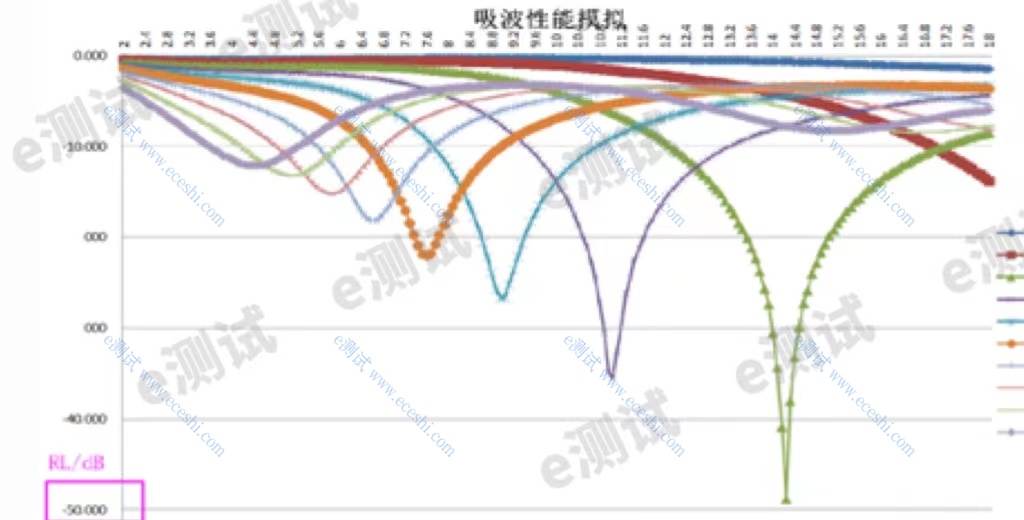

吸波性能数据：

反射率：

常见问题

样品的实部和虚部出现负数？

电磁参数中，复介电常数的实部不可能是负数，除非是超材料，建议换个模式测一下，换传输反射法测试，一般情况下有网络分析仪四种测试模式；有的适合测电损耗材料，有的适合测磁性材料；

复磁导率虚部u”一般比较小，甚至出现负值，但是不会一直都是负值，只是某个区域是负值。之所以比较小，是因为样品是导电材料，而不具有磁性，或者具有很少量的磁性。

不同模式的区别？

同轴模式：适用于粉末样品，按一定浓度和石蜡混合作成同轴环，可直接得到电磁参数（复介电常数和复磁导率）和S参数，进一步可以计算模拟不同厚度的反射率（反射损耗）。同轴频率范围一般是2到18GHz；

波导模式：适用于树脂和复材，样品尺寸要求高，需要按频段做成不同的矩形样块，可直接得到电磁参数（复介电常数和复磁导率）和S参数，进一步可以计算模拟不同厚度的反射率。此模式是分频段，分为8.2到12.4GHz，12.4到18GHz，18到26.5GHz，26.5到40GHz；

弓形模式：适用于实际应用的板材，可直接得到平板反射率，结果没有S参数和电磁参数。测试时分频段，共有2套天线喇叭，一套是全频段的1到18GHz，一套是分频段的2到4GHz，4到8GHz，8到18GHz，18到26.5GHz，26.5到40GHz；

介电常数，介电损耗，介电损耗角，磁导率，磁损耗以及磁损耗角，这六个参数使用什么仪器可以测得？

复介电常数的实部与虚部分别为介电常数和介电损耗，磁导率的实部与虚部分别为复磁导率与磁损耗，虚部/实部分别为介电损耗角和磁损耗角。

同轴和波导均可以得到，但同轴法最好；这几个数据一般是看材料的吸波性能的，最好为粉体；波导模式也可以，但一般此模式是用来看屏蔽的，也就是S参数，吸波数据不太准确；客户提供粉体样品及粉末与石蜡制样的比例即可。

矢量网络分析仪测试的频率范围，能否测试1.5GHz以下的？

测试频率范围为2-18GHz，可以导出1-18GHz的数据，但1-2GHz部分的数据不稳定，仅供参考；

每个模式可以得到什么数据？

同轴模式：适用于粉末样品，按一定浓度和石蜡混合作成同轴环，可直接得到电磁参数（复介电常数和复磁导率）和S参数，进一步可以计算模拟不同厚度的反射率（反射损耗）。同轴频率范围一般是2-18GHz；

波导模式：适用于树脂和复材，样品尺寸要求高，需要按频段做成不同的矩形样块，可直接得到电磁参数和S参数。可测试频段为8.2-12.4GHz，12.4-18GHz，18-26.5GHz，26.5-40GHz；

弓形法：测试得到的数据为反射率，测试角度范围8-75°，可测试频段为2-4GHZ，4-8 GHZ，8-18 GHZ，18-26.5 GHZ，26.5-40 GHZ，1-18 GHZ。

自由空间法：测试得到的数据为透射率。可测试频段为1-18 GHZ，18-26.5 GHZ，26.5-40 GHZ。

谐振腔模式：可以得到10GHZ的复介电常数。
