差示扫描量热分析(DSC)
满意度: 99%
仪器型号:
德国-NETZSCH-DSC 214 Polyma,日本-Hitachi-DSC200,瑞士-METTLER TOLEDO-DSC 1,德国-NETZSCH-DSC 204 HP Phoenix,德国-NETZSCH-DSC 404F3 Pegasus
德国-NETZSCH-DSC 214 Polyma,日本-Hitachi-DSC200,瑞士-METTLER TOLEDO-DSC 1,德国-NETZSCH-DSC 204 HP Phoenix,德国-NETZSCH-DSC 404F3 Pegasus
预约次数:
27106次
服务周期:
平均2.3-3.6个工作日
项目推荐
热重分析(TG)
同步热分析(TG-DSC)
热重-差热分析(TG-DTA)测试
项目介绍
样品要求
结果展示
常见问题
预约须知
1. 样品要求:粉末样至少提供10mg左右;块体样品直径不超过3mm,高不超过2mm,底面平整,与坩埚充分接触(注意质量不超过30mg);液体样品至少提供1ml左右;
2. 特别注意:测试温度范围内样品不能挥发、分解,否则会污染设备,同时受分解产物的影响,数据结果也不能代表样品本身相变等热效应(对于测试范围内挥发分解的样品,需用高压坩埚或者在TG-DSC项目下单);如果样品的挥发、分解情况未知,建议先通过TG判断是否有失重(DSC测试的上限温度不能超过TG的起始失重温度);含能材料默认进样量不超过1mg,建议用高压坩埚;如果测试过程中样品分解挥发导致设备污染,由此产生的维修和成分验证费用由委托方承担所有责任;
3. 本项目计时收费,样品数量处请如实填写样品个数,测试时长为每个样的测试时间,而不是总的测试时间,请悉知;考虑仪器本身测试降温耗时,测试收费起步价1h,超过后每半小时为单位收费;
4. 注意:测试过的样品无法回收(如须回收用于其他测试请备注),默认回收测试剩余的样品(若有剩余)!
5. 如有其他疑问,请联系前期对接的技术顾问;
展开全部收起
项目介绍
差示扫描量热法(Differential Scanning Calorimetry,简称 DSC)为使样品处于一定的温度程序(升/降/恒温)控制下,观察样品端和参比端的热流功率差随温度或时间的变化过程,以此获取样品在温度程序过程中的吸热、放热、比热变化等相关热效应信息,计算热效应的吸放热量(热焓)与特征温度(起始点,峰值,终止点...)。

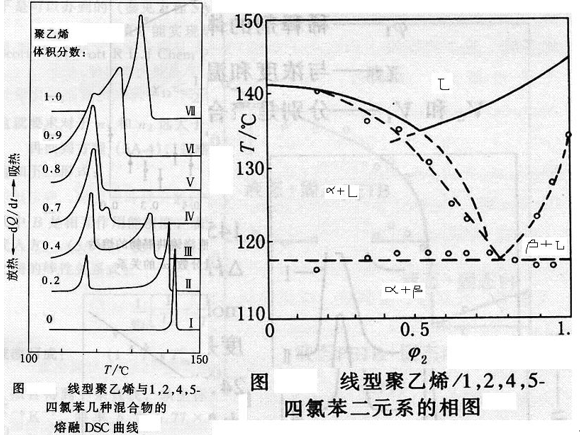

DSC 方法广泛应用于塑料、橡胶、纤维、涂料、粘合剂、医药、食品、生物有机体、无机材料、金属材料与复合材料等各类领域,可以研究材料的熔融与结晶过程、玻璃化转变、相转变、液晶转变、固化、氧化稳定性、反应温度与反应热焓,测定物质的比热、纯度,研究混合物各组分的相容性,计算结晶度、反应动力学参数等。
样品要求
1. 样品要求:粉末样至少提供10mg左右;块体样品直径不超过3mm,高不超过2mm,底面平整,与坩埚充分接触(注意质量不超过30mg);液体样品至少提供1ml左右;
2. 特别注意:测试温度范围内样品不能挥发、分解,否则会污染设备,同时受分解产物的影响,数据结果也不能代表样品本身相变等热效应(对于测试范围内挥发分解的样品,需用高压坩埚或者在TG-DSC项目下单);如果样品的挥发、分解情况未知,建议先通过TG判断是否有失重(DSC测试的上限温度不能超过TG的起始失重温度);含能材料默认进样量不超过1mg,建议用高压坩埚;如果测试过程中样品分解挥发导致设备污染,由此产生的维修和成分验证费用由委托方承担所有责任;
结果展示

DSC数据,单位mW/mg,图中标注有吸热或放热方向的图示(“⬆放热”“^exo”“exo up”表示向上为放热),图中可标注吸放热峰起始温度、峰值温度及积分面积,即焓变,单位J/g;(注意:积分区间大小影响积分面积结果,可根据实际情况进行调整,如果觉得不合适,请提供具体温度区间,我们可根据要求进行调整)
如需其他数据,如结晶度计算、固液相线作图、多组数据对比或对数据格式有特殊要求需要作图等增值服务,请在热分析数据分析项目处下单;
常见问题
单独DSC测试的样品有什么要求,温度和坩埚怎么选择?
常规DSC只测分解温度以下,用普通铝坩埚;
需要测试分解温度以上且低于500℃用高压坩埚;
测试温度超过600℃且分解物对设备无污染用氧化铝坩埚。
DSC与DTA的区别?
DSC与DTA原理相同,但性能优于DTA,测定热量比DTA准确,而且分辨率和重现性也比DTA好。两种方法的物理含义不一样,DTA仅可以测试相变温度等温度特征点,DSC不仅可以测相变温度点,而且可以测相变时的热量变化。DTA曲线上的放热峰和吸热峰无确定物理含义,而DSC曲线上的放热峰和吸热峰分别代表放出热量和吸收热量。
升温速率对实验结果有哪些影响?
升温速率不仅影响峰温的位置,而且影响峰面积的大小,一般来说,较快的升温速率使峰面积变大,峰变尖锐。但是快的升温速率使试样分解偏离平衡条件的程度也大,因而易使基线漂移。更主要的可能导致相邻两个峰重叠,分辨力下降。较慢的升温速率,基线漂移小,使体系接近平衡条件,得到宽而浅的峰,也能使相邻两峰更好地分离,因而分辨力高。但测定时间长,需要仪器的灵敏度高。
DSC的“起步段”与升温速率发生变化的“转折段”出现“假峰”,怎么避免?
温控响应滞后造成的曲线波动,测试无法避免,下单测试温度时可远离关注温度至少 3β温度(β为升温速率)
没有测出预期的吸放热峰或者玻璃化转变温度?
1.在测试范围内,样品没有明显的吸放热行为或者峰;
2.吸放热峰太小,超过设备的灵敏度,或者处理数据时放大较小的峰试下;
3.对于一些微弱的、常规条件下不易测出的玻璃化转变温度,可考虑加大样品量,提高升温速率;对于半结晶性的高分子材料,可考虑先升过熔点使样品充分熔融,随后淬冷(快速降温)至玻璃化温度以下,通过这种方式降低样品的结晶度,以使再次升温时玻璃化转变较为明显。
400-630-1090
推荐文章
-
2023-10-30 0 3830
-
2023-11-28 0 3717
论文致谢
