项目推荐
热机械分析(TMA)
已下单148次 | 满意度100%
绝热加速量热仪(ARC)
已下单32次 | 满意度100%
新客专享
X射线光电子能谱(XPS)
¥54.00起
¥90.00
新客专享
X射线多晶衍射(XRD)
¥24.00起
¥40.00
项目介绍
样品要求

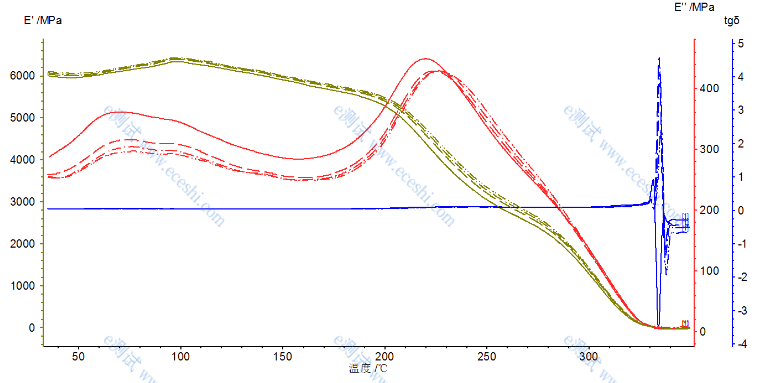

结果展示
常见问题

1. 样品要求:样品规整,上下面必须平行;
2. 特别注意:测试频率不宜过大,如果首次测试建议先做一个,根据结果看是否需要更改参数;

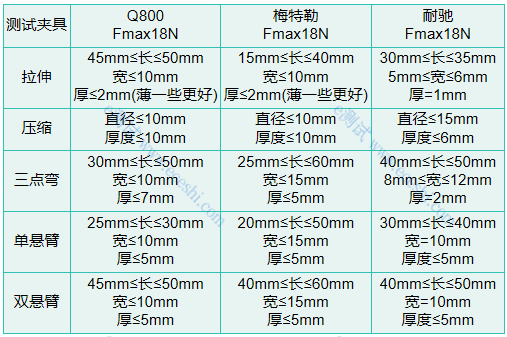

3.参考尺寸如下表格所示(1.宽度为最大值,请勿超出;2.厚度请看表格底部备注);
4. 如有其他疑问,请联系前期对接的技术顾问;
展开全部收起

DMA 动态热机械仪主要是施加机械力使样品发生变形,测试样品的响应;可以施加正弦变化、固定的(步阶)、或固定变化速率的变形,检测对变形的响应与温度或时间的关系;DMA可检测储能模量 (E’)、损耗模量(E”)和 tanδ及其随温度或时间的变化趋势,检测次级转变 (i.e. beta and gamma 松弛),是检测玻璃化转变(Tg)最灵敏的方法。可测橡胶、塑料、纤维、薄膜、热固性树脂、复合材料、涂层材料、金属、陶瓷等;主要有拉伸、弯曲、单双悬臂、剪切或压缩变形等模式;


数据形式:


储能模量:称为弹性模量,是指材料在发生形变时,由于弹性(可逆)变形而储存能量的大小,反映材料的弹性大小;
损耗模量:又称粘性模量,是指材料在发生形变时,由于粘性形变(不可逆)而损耗能量的大小,反映材料粘性大小;
损耗角正切:反映材料粘性弹性比例;
储能模量远大于损耗模量时:材料主要发生弹性形变,所以材料呈固态;
损耗模量远大于储能模量时:材料主要发生粘性形变,所以材料呈液态;

可参考以下建议,1)压缩模式:凝胶、软胶、弹性涂层、泡沫等软弹块体材料,硬质材料无法响应;2)拉伸模式:塑料薄膜、橡胶薄条、胶膜、纤维束等;3)单/双悬臂模式:热塑性塑料、树脂类、橡胶条等硬质材料;4)弯曲模式:金属、玻璃、热塑性塑料、厚橡胶条等;每种模式针对的样品种类有所区别,弹性模量会有差别,如同宏观力学拉伸、压缩、弯曲所得模量不同一样的道理,请谨慎选择测试模式。

1)温度扫描模式,控制振幅与频率不变;2)频率扫描模式,控制温度与振幅不变;3)振幅扫描模式,控制温度与频率不变;4)多频温度扫描,控制振幅不变,建议升温速率要慢;

400-005-5990
