【每周e课】干货学习——聚焦离子束（FIB）小知识

2021-06-22 10:35:41 0 1240

Q1：做FIB对样品有什么要求？

A：

（1）首先确认样品成分及导电性；若导电性较差，需要先喷金；

（2）其次确认FIB目的，截面看SEM还是TEM，TEM是做普通高分辨还是球差，普通的高分辨减薄厚度比球差要厚一些，最薄可以减薄到十个nm左右的厚度；

（3）确认切割或取样位置；

（4）确认材料是否耐高压，FIB制样一般常用电压是30kV；

（5）样品最好表面抛光。

Q2：FIB-TEM制样流程是什么？

A：

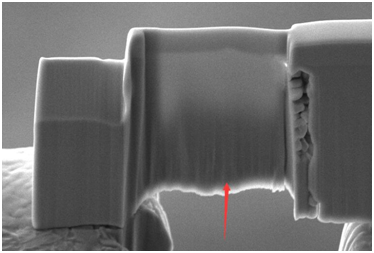

（1）找到目标位置，表面喷Pt（图上突起的长条形状）保护；

/information/image/2021/06/22/9027b09c8be4d332fc53dbda8421aa2a.png

（2）把目标位置前后两侧挖空，剩下目标区域；

/information/image/2021/06/22/4a10f20e97ea4cba0f63b30803163bcc.png

（3）机械纳米手将这个薄片取出，开始离子束减薄；

/information/image/2021/06/22/8d70fdc1eb9c9fa7358fffd74f742645.png

（4）减薄到理想厚度后停止；

/information/image/2021/06/22/e1a6cd567265075fbac0de07ab73c348.png

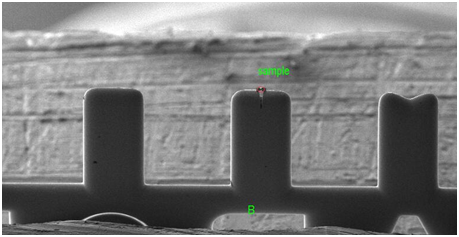

（5）将样品焊到铜网上的样品柱上。样品在红圈标出的位置，一个铜网上有4个柱子，最多可以放4个样品；

/information/image/2021/06/22/3b71ea6f6ba47fad4aa78ae703c2f108.png

注意事项：制备好的样品，需要装在自吸附盒里，避免强烈碰撞，强烈碰撞会导致样品从样品柱上脱落，一旦脱落，样品无法找回。
