压汞测试常见问题（二）一e测试

推荐使用微信扫码登录/注册

使用微信扫码，一键绑定微信，可更快速更及时
更方便的获得订单相关信息与优惠活动

压汞测试常见问题（二）

2022-06-01 11:30:29 0 860

压汞仪对孔径范围的补充分析能力是独一无二的，而且其孔特性的研究方法也无法取代]。经常遇到的问题是压汞法能分析的样品的类型和汞所能达到的孔径范围一一这两个方面都会在这一节得到讨论。

样品类型

从原理上讲，压汞仪可以应用于各种固体物质，但在实际操作过程中，对于那些结构能被压缩，甚至在高压下完全被破坏的物质要求对它的压缩进行修正或在低压进行分析。另外，某些金属容易与汞反应形成汞齐，可以通过观察相对的注汞速率（如用金或银）来研究汞齐的生成机理。有少部分贵重金属表现较小的与汞发生反应（汞齐化）的趋势，这是由于它们有薄薄的一层氧化层保护着从而推迟了汞齐化的速率，这一作用足以使常规的注汞测量进行下去。

压力和孔径的极限

压汞仪是通过测量注汞/退汞的压力和体积，然后从测得的压力计算出孔径的，所以标准的压汞仪孔径测量范围是由它们所能施加的压力限制的。现代的压汞仪注汞测试时的压力可低至大约0.5psi（目前新型PoreMaster可低至0.2psi），这个初始压力是迫使汞充满样品管的最小压力，孔径测定的上限。不考虑充入角度，由于它自身的高度，所有样品无一例外地受到汞的水头压力（大约为0.1psi）的影响，这个压力导致实验开始前就出现一部分注汞]，为了减少后一种的可能，注汞实验常在稍高于lpsi的压力下开始。另一方面，商业压汞仪加压的上限被定为60000psi，取决于安全设计区间。

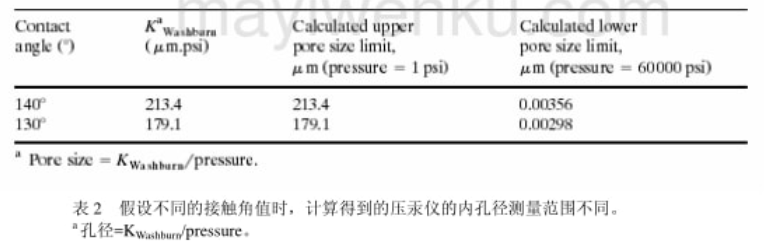

估计的孔径界限是由压力的极限通过Washbum公式计算得到的，其中的接触角数据是假定的或测量的。表2列出了典型的孔径范围，它们应用了不同的接触角。从Washburn公式还可以看出，在同一个压力范围内工作的仪器不会有不同的孔径测量范围。这个事实再一次显示了把压力转换成孔径时所用接触角的值影响孔径尺寸的计算，应该密切关注。

本文由e测试整理，未经允许，禁止转载。
