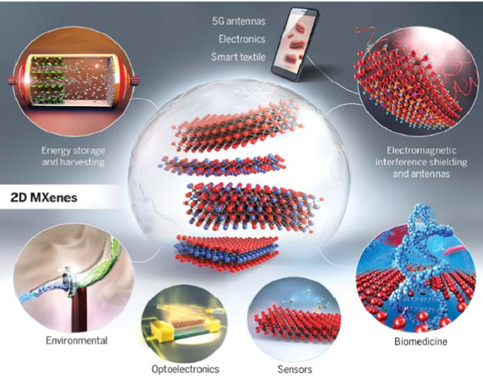

MXenes通常指的是二维过渡金属碳化物、氮化物和碳氮化物，化学通式为 M_n+1X_nT_x。“MX”指ＭAX相材料，“ene”表明其类石墨烯的微观层状结构。MXene的前驱体为三元层状碳/氮化物ＭAX相材料，其中“M”代表过渡金属（Sc、Ti、Zr、Ｖ、Nb、Mo、Cr、Hf和Ta等），“Ａ”为ⅢＡ或ⅣＡ主族部分元素（如Al、Si、P、Ga、Ge、As等），“X”代表C或者N，而“T”则代表覆盖在 MXene 材料表面的官能团或修饰体（如-OH、-O、-F和-Cl）。由于其独特的层状结构、优异的电子性质和机械性能，MXenes材料在储能、传感器、超级电容、电池、光电子、催化、环境及生物医学等领域都有着广泛应用。

MXenes材料该如何表征呢？今天给大家介绍几种对MXenes材料来说常见的表征方法。

1、扫描电子显微镜（SEM）：

将通过真空过滤获得的MXene/石墨烯膜转移到拉伸的弹性体基底上。转移后，基板沿预应变方向缓慢松弛，直到基板恢复原始长度。图c显示了MXene/石墨烯复合膜没有任何可见裂纹的褶皱和脊状图案。图d所示，纯MXene膜经历相同的过程，可见开裂和碎裂，这归因于MXene膜的高机械模量和小薄片尺寸。含50 wt%石墨烯的MXene/石墨烯复合膜是导电性和机械稳定性的最佳组合。

图1. 施加100%预应变后松弛状态下（c）MXene/石墨烯膜和（d）MXene膜的SEM图像

2、透射电子显微镜（TEM）：

通过SEM和TEM测定了样品的微观形貌和结构。Na₂Ti₃O₇-MXene被证明具有典型的纳米花形结构，具有随机拉长的纳米片。离子交换反应后，所得H₂Ti₃O₇-MXene形成了一种新型的3D纳米花状结构，由长度为数百纳米连接交错和纠缠的纳米带组成。这种分层结构增加了比表面积，有助于电解质离子的渗透，纳米带的存在为纳米结构之间的电子传输提供了良好的通道。

图2. H₂Ti₃O₇-MXene的TEM图像

3、高分辨率透射电子显微镜（HRTEM）：

根据H₂Ti₃O₇-MXene的HRTEM图像可知，晶格间距为0.240 nm，对应于H₂Ti₃O₇中37.6°的（601）晶面。此外，可以清楚地识别出Ti₃C₂-MXene的单晶区域，其显示出规则取向的晶格条纹。进一步揭示了样品由Ti₃C₂-MXene和H₂Ti₃O₇组成。

图3. H₂Ti₃O₇-MXene的HRTEM图像

4、原子力显微镜（AFM）：

通过AFM进一步表征了石墨烯和MXene/石墨烯复合膜的表面微观形貌。如图c、e所示，单层石墨烯膜的平均粗糙度为1.366 nm，膜光滑且连续。图d、f展示了MXene/石墨烯复合膜的AFM图, 复合膜平均粗糙度为3.272 nm，膜平坦且连续。

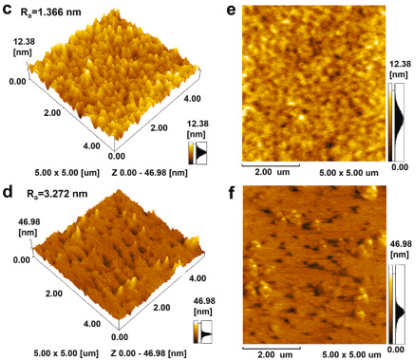

图4.单层石墨烯膜的3D形态（c）和2D形态（e），MXene/石墨烯复合膜的3D形态（d）和2D形态（f）的AFM图像

5、X射线衍射（XRD）：

为了研究MXene和MXene/Fe异质结构的晶体结构，对Fe、MXene和MXene/Fe进行了XRD分析。XRD图谱显示，位于6.32°处的特征峰归因于晶体结构的（002）左右的晶面，表明MXene已成功合成，并证实了层状结构的存在。此外，MXene/Fe出现了金属Fe（110）面的峰，还出现了MXene的特征峰，从而验证了MXene/Fe的成功制备。

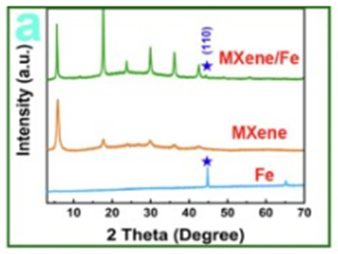

图5. Fe、MXene和MXene/Fe的XRD图谱

6、拉曼光谱（Raman）：

在马弗炉250°C加热后，MXene/PVP转化为MXene/CNFs复合膜，其在1350 cm^-1处具有比MXene/PVP更低的强度D带，表明MXene/CNFs是一种高度有序的热解石墨。分别位于1350和1570 cm^-1的D带（无序）和G带（石墨）两者在光谱中都可见。在MAX相位中D带和G带具有相同的强度，而在MXene、MXene/PVP和MXene/CNFs复合膜中，D带比G带更强烈，这表明MXene的sp2环的呼吸模式。D带显示出微晶石墨特性，并与杂原子掺杂导致的一系列缺陷有关，而G带具有比G带更高的强度，表明无序碳的程度。

图6. Max、MXene、MXene/PVP纳米纤维和MXene/CNFs复合膜的拉曼光谱

7、傅里叶变换红外光谱（FT-IR）：

MXene的FT-IR光谱图在3437 cm⁻¹、1636 cm⁻¹、620 cm⁻¹、1097 cm⁻¹和1399 cm⁻¹处显示出峰值，分别对应吸收的H₂O、-OH、Ti-O、C-F和O-H，这些峰表明从MAX相成功合成了MXene。Cu-MXene的FT-IR光谱显示出相似的峰，在639 cm⁻¹处Ti-O峰几乎没有移动。此外，峰强度增加，显示MXene中的金属键合。MXene中Cu离子的预期负载位置是末端Ti-O，这是从620 cm⁻¹处峰强度增加中观察到的，表明Cu结合不改变MXene的内部结构。

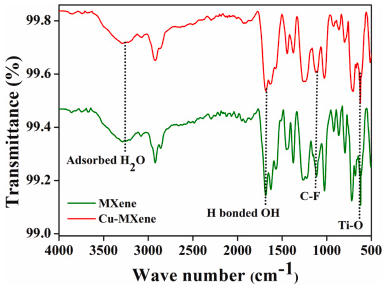

图7. MXene和Cu-MXene的FT-IR光谱

8、紫外-可见漫反射光谱（UV-vis DRS）：

通过UV-vis DRS对样品的光学性质进行评估。Ti₃C₂ MXene和MXene@Pt样品在250-800 nm范围内表现出强烈的光吸收，并且没有明显的吸收边缘，表明了MXene@Pt复合物独特的光收集和没有带隙的金属特性。BCN在紫外范围内表现出强烈的光吸收，光吸收边缘在456 nm。PCN显示出光收集的增强，但吸收边缘没有明显变化，这归因于缺陷和多孔纳米片结构的形成。与PCN相比，PCN/MPt-x样品的光吸收边缘几乎没有差异。此外，PCN/MPt-x复合材料在460-800 nm范围内的吸光度值呈上升趋势随MXene@Pt，这与样品表观颜色的变化一致。尽管这部分光子不能激发PCN产生电荷，但由于Ti₃C₂的光热转换特性，它们可被吸收并转化为热用于活化催化剂。

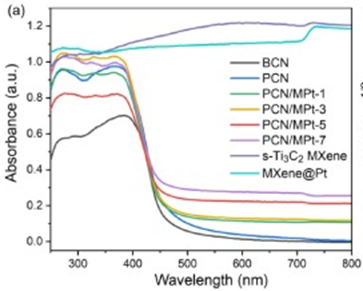

图8. BCN、PCN、Ti₃C_2-MXene、Ti₃C₂ MXene@Pt和PCN@MPt-x复合材料的的UV-vis DRS

9、比表面积分析（BET）：

如图所示，MXene的比表面积为8.9 m²/g，MXene@CDs-2比表面积增加至24.8 m²/g，呈现的磁滞回线表明存在介孔。插图为孔径分布，MXene@CDs-2较MXene来说，显示了中孔的增加。比表面积和中孔结构的增加有利于离子的扩散和吸附。

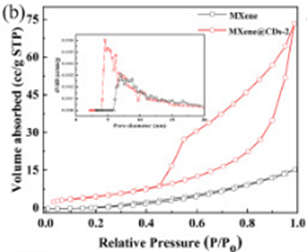

图9. MXene和MXene@CDs-2的N₂吸附脱附等温线

10、x射线光电子能谱（XPS）：

石墨烯的C1s光谱图如图C所示，其中有两个重要的代表峰，284.80 eV处为C-C sp2的峰，286.58 eV处为C–OH的峰，其余峰对应于石墨烯缺陷。图d 展示了MXene/石墨烯的C1s光谱，复合膜在282.80 eV、285.64 eV、286.73 eV和289.42 eV的峰，分别对应于C–C、C–OH、C=O和COOH。比较图e和f，可以看出MXene/石墨烯复合膜已成功引入Ti元素。其中454.89 eV、455.61 eV、456.42 eV、457.62 eV，459.11 eV、461.11 eV处的峰，分别对应于Ti–C（2p_3/2）、Ti-X、TixOy、Ti（II）（2p_3/2）、Ti-C（2p_1/2）、Ti（II）（2p_1/2），这些都是有利于气体吸附的基团。

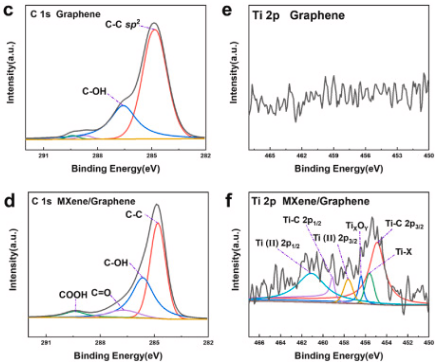

图10. 石墨烯（c、e）和MXene/石墨烯（d、f）XPS图

11、同步辐射（XANES）：

对Ti-K边缘进行了XANES分析，以监测由Al³⁺插层引起的峰位置的移动，如图d所示。TiK边缘XANES在4971 eV处呈现相对较弱的前边缘峰，在4985 eV附近呈现较强的主吸收峰。识别到边缘偏移，这表示较低的Ti氧化状态。表明Ti₃C₂T_x-MXene在Al³⁺插层后从其他材料获得了大量电子。

此外，还进行了FT-EXAFS。在图e中，第一（1.78 Å）、第二（2.61 Å）和第三（3.83 Å）分别对应于Ti-C、Ti-C-Ti和Ti-Ti。三个峰值向较低的R方向移动（1.66 Å、2.58 Å和3.74 Å）。与Ti₃C₂T_x-MXene相比，插有Al³⁺的Ti₃C₂T_x-MXene由于平面外双轴拉伸导致Ti-C-Ti键长明显增加。同时，Ti-C（O）和Ti-C-Ti散开的强度越大表明Al³⁺嵌入Ti₃C₂T_x-MXene时的有序度增加。MXene纳米片的有序排列可以改善电解质离子的传输。

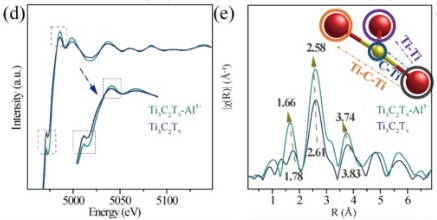

图11. Ti的XANES光谱(d)和（e）FT-EXAFS光谱(e)

12、光致发光光谱（PL）：

通过稳态瞬态荧光光谱分析仪对TiO₂和TiO₂/MXene进行了光致发光光谱分析。如图所示，TiO₂/MXene（1:4）复合物具有比纯TiO₂更低的特征峰，表明MXene纳米片的引入有效地分离了光生电荷，以抑制光生电荷复合。

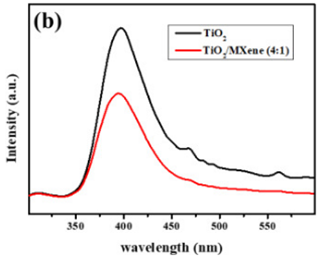

图12. TiO₂和TiO₂/MXene的PL光谱

13、电子顺磁共振（ESR）：

EPR自旋捕获技术是测定·OH的有效测量方法，捕获剂使用5,5-二甲基-1-吡咯啉-N-氧化物（DMPO）。下图显示了TiO₂和TiO₂/MXene复合材料在紫外光下产生的DMOPO-·OH的EPR光谱。从图中可以看出，两者都有有明显的1:2:2:1光谱特征。与TiO₂相比，TiO₂/MXene复合材料的1:2:2:1光谱特性的强度明显更强。因此，在紫外光照射下，TiO₂/MXene复合材料中产生了更多的·OH自由基，显示出更高的光催化活性。

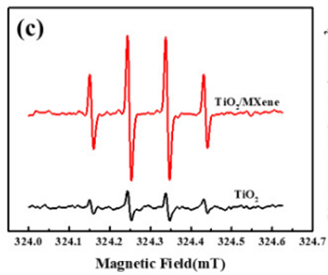

图13. TiO₂和TiO₂/MXene的羟基自由基ESR光谱

14、电化学测试：

选择2% PVA/LMX膜作为可拉伸电极，进一步研究了在不同拉伸应变下的电化学性能。CV曲线和GCD曲线的相同形状表明可拉伸2% PVA/LMX电极在变形时的稳定电化学性能。在图e中，当拉伸应变增加到150%的大变形时，仅观察到电容的轻微降低，证实了可拉伸膜的电化学稳定性。此外，EIS曲线在高频和低频响应范围内表现出相似的等效串联电阻和斜率，这表明由于其优异的结构和电稳定性，而具有强大的电化学性能。因此，在不同拉伸应变或变形周期下，可拉伸的2wt% PVA/LMX膜的一致的机械、电气和电化学性能，表明其作为SSC器件的可拉伸电极的潜力。

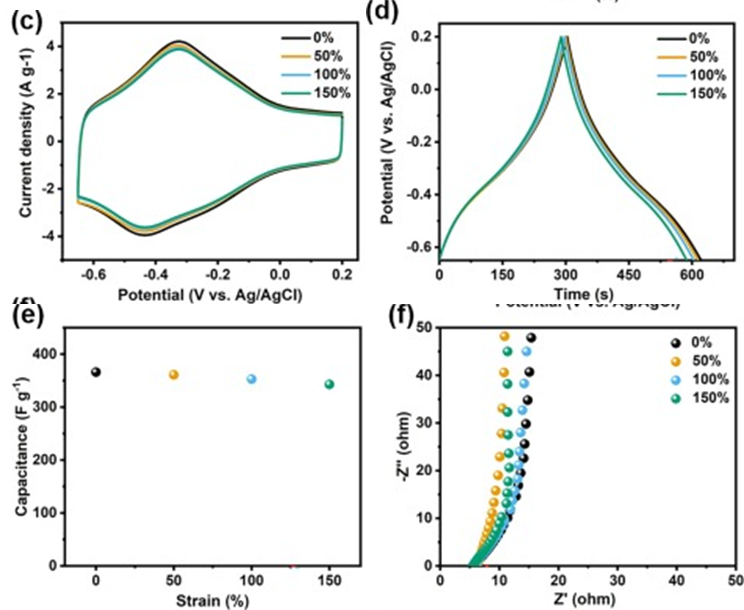

图14. 10 mV s⁻¹扫描速率下的CV曲线(c)；电流密度为1A/g时的GCD曲线(d)；在不同拉伸应变下测试的2% PVA/LMX膜的电容(e)和EIS曲线(f)

[1]Chen Yao. Diverse structural constructions of graphene-based composites for supercapacitors and metal-ion batteries[J]. FlatChem,2022,36.

[2,3]Hou Yixin, Chen Shiyuan, Ma Pengfei, Mao Ke, Shi Junjie, Long Fei, Su Jun, Ma Yanan, Gao Yihua. MXene-derived titanic acid with an ultralow-potential as a promising anode for aqueous zinc-ion batteries[J]. Journal of Alloys and Compounds,2023,938.

[4]Li Quanfu, Xu Minhua, Jiang Chunsheng, Song Shuxiang, Li Tinghui, Sun Manli, Chen Wuliang, Peng Huiling. Highly sensitive graphene-based ammonia sensor enhanced by electrophoretic deposition of MXene[J]. Carbon,2023,202(P1).

[5]Zhang Yuchan, Tian Yun, Wang Zhengran, Wei Chuanliang, Liu Chengkai, An Yongling, Xi Baojuan, Xiong Shenglin, Feng Jinkui. Flexible, free-standing and dendrite-free iron metal anodes enabled by MXene frameworks for aqueous Fe metal dual-ion batteries[J]. Chemical Engineering Journal,2023,458.

[6] Inamullah Mahar, Faraz Khan Mahar, Nasrullah Mahar, Ayaz Ali Memon, Azhar Ali Ayaz Pirzado, Zeeshan Khatri, Khalid Hussain Thebo, Ayaz Ali Hakro. Fabrication and Characterization of MXene/Carbon Composite-Based Nanofibers (MXene/CNFs) Membrane: An Efficient Adsorbent Material for Removal of Pb+2 and As+3 Ions from Water[J]. Chemical Engineering Research and Design,2023.

[7]Talreja Neetu,Ashfaq Mohammad,Chauhan Divya,Mangalaraja R.V.. Cu-MXene: A potential biocide for the next-generation biomedical application[J]. Materials Chemistry and Physics,2023,294.

[8]Huang Kelei,Lv Chongyang,Li Chunhu,Bai Hongcun,Meng Xiangchao. Ti3C2 MXene supporting platinum nanoparticles as rapid electrons transfer channel and active sites for boosted photocatalytic water splitting over g-C3N4.[J]. Journal of colloid and interface science,2023,636.

[9]Zhiyou Tan, Wang Wang, Mengke Zhu, Yucheng Liu, Yixia Yang, Xinghu Ji, Zhike He. Ti3C2Tx MXene@carbon dots hybrid microflowers as a binder-free electrode material toward high capacity capacitive deionization[J]. Desalination，2023,548.

[10]Li Quanfu, Xu Minhua, Jiang Chunsheng, Song Shuxiang, Li Tinghui, Sun Manli, Chen Wuliang, Peng Huiling. Highly sensitive graphene-based ammonia sensor enhanced by electrophoretic deposition of MXene[J]. Carbon,2023,202(P1).

[11]Liu Miao, Qu Xin, Wang Yixuan, Zhang Yukai, Zhao Cuimei, Liu Bo, Xue Xiangxin, Zhang Junkai, Wang Zhao, Li Jiaming, Han Wenjuan, Xu Shichong, Li Haibo, Chu Xianyu, Lu Ming. Inspired by philosophizing of “point to area”: Ion pre-intercalation induces the reconstitution of interlayer environment of MXene for lithium storage[J]. Chemical Engineering Journal,2023,451(P4).

[12,13]Zhang Shiyang, Cai Mingwei, Wu Jiahao, Wang Zhi, Lu Xiaochuang, Li Kaixin, Lee Jong-Min, Min Yonggang. photocatalytic degradation of TiO2 via incorporating Ti3C2 MXene for methylene blue removal from water[J]. Catalysis Communications,2023,174.

[14]Mingyuan Jiang, Degang Jiang, Jianhua Wang, Yuesheng Sun, Jingquan Liu. Stretchable MXene based films towards achieving balanced electrical, mechanical and energy storage properties[J]. Chemical Engineering Journal,2023,459.
