注:以下测试时间需控制在20min内,否则超出时间将会加收费用,具体有技术顾问告知;
1.拉伸测试:
(1)金属类:建议根据GB/T228.1-2021,板材平行段尺寸>25mm,厚度>2mm;棒材可测φ8mm、φ10mm、φ12mm和φ16mm尺寸(管材可与棒材尺寸一致,需自行提供两端塞子);
(2)非金属类:塑料类建议根据GB/T1040.2-2006;(b)树脂浇筑体建议根据 GB/T 2567-2001 ;
(3)DIC拉伸试样要求:夹持端长度≥25mm;标距≥20mm,中间段宽度≥5mm,总长≥75mm;
(4)室温泊松比:(a)加机械引伸计类,控制标距段>40mm,宽6-12.5mm,厚度2-4mm,总长≥150mm;(b)贴应变片类:标距段长度>15mm,宽度8-20mm,厚度2-3mm,总长≥60mm;
(5)厚度异性系数:(a)加机械引伸计类:标距段>25mm,宽≤10mm,厚度2-3mm;(b)贴应变片类:标距>15mm,宽度>12mm,厚度5mm;
2.压缩测试:
(1)金属类:建议根据国标GB/T 7314-2017;圆柱体或长方体(高度一般是边长或直径的1~2倍);
(2)非金属类:塑料类可根据GB/T 1041-2008;陶瓷类可根据GB/T 8489-2006;圆柱体或长方体(高度一般是边长或直径的1~2倍);
(3)室温泊松比:贴应变片类:样品长、高、宽均>7mm;
3. 弯曲测试:
(1)金属类:YB/T 5349-2014 金属材料弯曲力学性能试验方法;
(2)非金属类:塑料类可根据GB/T 9341-2008;陶瓷类可根据GB/T 6569-2006;
4. 剪切测试:
(1)常规的拉剪和压剪样品,自行准备缺口;(2)其余测试请联系技术顾问沟通!
特别说明:(1)对于拉伸测试,平行段太短、或不规则的样品,无法加引伸计会影响应变和拉伸模量的准确性;(2)以上仅为参考标准,注意核算样品载荷,防止超仪器量程!
5.建议每种样品测试至少3个平行样(单样单次收费),保证数据有效性,如不测试平行样,请送样时准备1个备用样,数据异常时能及时再次测试。
展开全部收起
常规力学测试项目主要包含拉伸、压缩、弯曲、剪切等,常用万能试验机设备进行测试,研究金属、复合材料、橡胶、塑料等在室温下的力学性能;

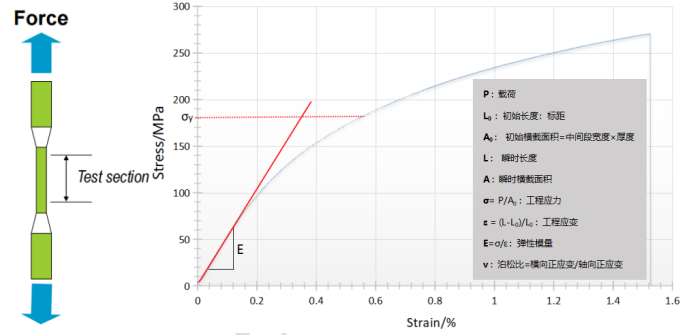

拉伸试验是指在承受轴向拉伸载荷下测定材料特性的试验方法,通常可获得力-位移数据、应力-应变数据、应力(强度)、屈服应力(强度)、弹性模量(杨氏模量)、断裂伸长率、断面收缩率、拉伸泊松比、R值等数据;
压缩试验是测定材料在轴向静压力作用下的力学性能的试验方法,通常可获得力-位移数据、应力-应变数据、应力(强度)、屈服应力(强度)、压缩弹性模量、压缩应变、压缩泊松比等数据;
弯曲实验是测定材料承受弯曲载荷时的力学特性的试验方法测定材料的抗弯强度并能反映塑性指标的挠度;通常有三点弯曲(可测断裂韧性)和四点弯曲两种加载荷方式;主要能获得力-位移数据、应力-应变数据、抗弯强度、弹性模量等;
剪切试验是测定材料在剪切力作用下的抗力性能,是材料机械性能试验的基本试验方法之一,根据受力方式可分为拉伸、压缩、扭转和弯曲剪切强度等几种主要能力-位移数据、应力-应变数据、剪切强度、剪切模量等;
1、请参照相关标准要求进行制样,以下仅为部分标准列举,仅供参考;
Ø GB/T 228.1-2010 金属材料 拉伸试验 第1部分:室温试验方法;
Ø GB/T 228.2-2015 金属材料 拉伸试验 第2部分:高温试验方法;
Ø GB/T 1040.2-2006 塑料 拉伸性能的测定 第2部分:模塑和挤塑塑料的试验条件;
Ø GB/T 1040.3-2006 塑料 拉伸性能的测定 第3部分:薄膜和薄片的试验条件;
Ø GB/T 2568-1995 树脂浇铸体拉伸性能试验方法;
Ø GB/T 1447-2005纤维增强塑料拉伸性能试验方法;
Ø GB∕T 7314-2017 金属材料 室温压缩试验方法;
Ø GB/T 1041-2008 塑料 压缩性能的测定;
Ø GB/T 8489-2006 精细陶瓷压缩强度试验方法;
Ø GB/T 14452-1993 金属弯曲力学性能试验方法;
Ø GB/T 9341-2008 塑料 弯曲性能的测定;
Ø GBT 4741-1999 陶瓷材料抗弯强度试验方法;
Ø GBT 1449-2005 纤维增强塑料弯曲性能试验方法;
Ø GB/T 4161-2007 金属材料 平面应变断裂韧度Kic试验方法;
Ø GB/T 23806-2009 精细陶瓷断裂韧性试验方法 单边预裂纹梁(SEPB)法;
Ø GB/T 28896-2012 金属材料 焊接接头准静态断裂韧度测定的试验方法;
Ø GBT 28889-2012 复合材料面内剪切性能试验方法;
以下仅供参考,具体形式与实验室相关
压缩强度最好按照标样来测试,力学性能都有尺寸效应,已证实不同尺寸的弯曲强度,差别很大。
一般常规的仪器的制动器行程应该都能达到110mm,除非是原位的微型的小设备达不到。
需要应力应变曲线,都需加引伸计。我们引伸计最短的标距是25mm,要求平行段用引伸计加持地方,至少要长25mm;另外厚度,一般都是要求2-3mm以上,不然会夹持不住。
样品尺寸不规则,强度不高;达不到该设备计算模量的数据的时候,样品就损坏了。

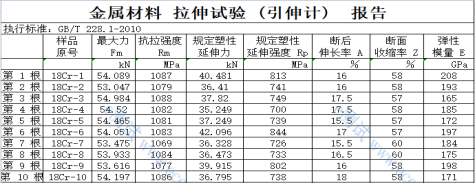

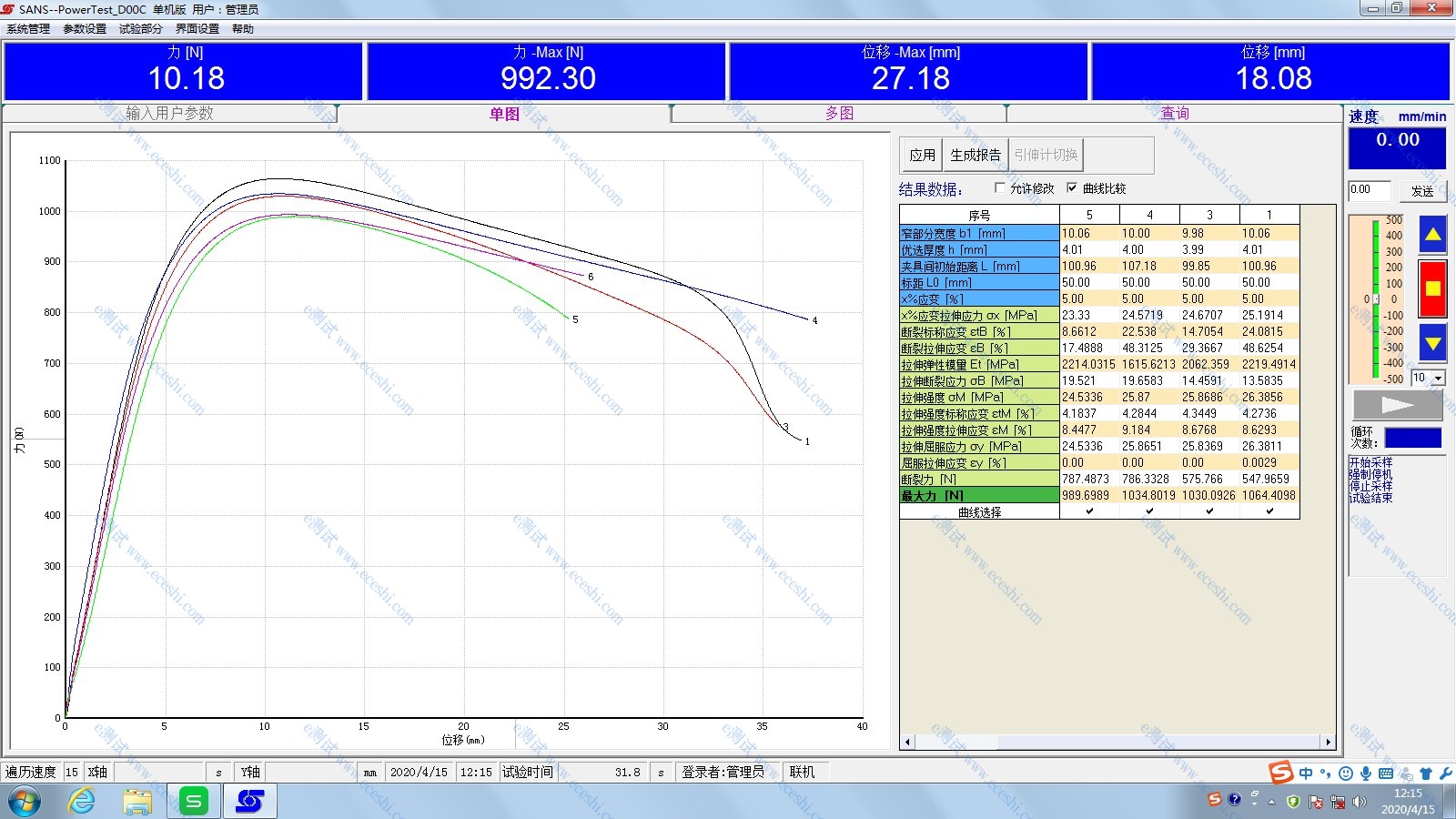

(1)全程加引伸计的情况下,应变曲线是精确的,断裂伸长率可从应变曲线上读取;
(2)如若中途卸掉引伸计(应变=引伸计感应变形量/标距+横梁位移变形量/平行段长度,系统会做出相应计算,保证曲线衔接)或未加引伸计(应变=横梁位移变形量/平行段长度),则应变曲线不准确,且无法读取断裂伸长率,只能从手动测量的数据进行计算:
断裂伸长率=(L-L0)×100%/L0;L:断裂后样品对接到一起,标线之间的长度;
(3)实验室为保证引伸计(部分进口,价格昂贵)的安全,默认过屈服阶段或最大力处卸除;如需加全程要备注,但实验室会根据样品的实际测量情况判断是否能加全程,且数据中做出相应备注;
(4)拉伸泊松比数据计算
双向引伸计情况下:假设样品标距25mm,中间段宽度10mm,泊松比计算公式:泊松比=(横向变形量/宽度)/(轴向变形量/标距);
双向应变片的情况下:泊松比=横向应变/轴向应变(直接显示应变数据);
压缩样品多为上下表面平行、光滑平整且形状规则的块体或圆柱体,样品材质可为金属、陶瓷、水泥等;样品尺寸无需较大,小于此盘径尺寸φ100mm且预估载荷满足设备量程要求即可测试;一般室温夹具硬度≤HV950,因而当样品硬度大于夹具硬度时,无法进行测试;压缩测试大部分实验室无引伸计,但在压缩测试方向上,位移变化量的精度一般满足测试需求;
工程应力=载荷/初始横截面积(测试面面积);
工程应变=位移变化量/初始测试高度;
压缩模量=应力/应变;
1)横梁位移控制方式,即mm/min;
应变速率*标距=横梁位移加载速率 s-1×mm=mm/s(此公式仅在无应变速率控制的设备上换算使用)
2)力控制方式,N/min或MPa/s;
应力速率*横截面积=载荷加载速率(MPa/s*mm2=N/s)
3)应变速率控制方式,如0.01s-1;
假设某一拉伸试样,选应变速率0.01s-1,基本上5s就会拉断,速率很快,激光引伸计无法感应变形;高温试验,无法安排测试,因速率较快怕损坏炉体;另外大部分实验室机器均未安装此控制配件。
