场发射扫描电镜|场发射扫描电镜的原理|场发射扫描电镜参数|场发射扫描电镜分析方法|场发射扫描电镜用途-e测试

推荐使用微信扫码登录/注册

使用微信扫码，一键绑定微信，可更快速更及时
更方便的获得订单相关信息与优惠活动

场发射扫描电镜（SEM）

满意度： 99%

仪器型号：

德国-ZEISS-GeminiSEM 360，德国-ZEISS-Sigma 500，美国-Thermo Fisher-Quattro ESEM，日本-Hitachi-Regulus 8230，日本-Hitachi-SU8600

预约次数：

115546次

服务周期：

平均2.0-4.5个工作日

测试收费：

￥70.40起￥80.00

立即预约收藏

项目介绍

样品要求

结果展示

常见问题

论文致谢

王**

电子科技大学

Energy Storage Materials

原文链接 Extending temperature windows of practical zinc batteries by water-locking hydrated eutectic solvents

影响因子：20.4

现金奖励：500.00

申请时间：2024-03-14 16:16:34
张**

国防科技大学

Chemical Engineering Journal

原文链接 Resilient silica-based aerogels with organic and inorganic molecular hybrid structure prepared by a novel self-catalyzed gelling strategy for efficient heat insulation and CO2 adsorption

影响因子：16.744

现金奖励：566.00

申请时间：2023-02-17 12:35:27
石**

华中师范大学

Angew. Chem. Int. Ed.

原文链接 Visible Light-Driven Conversion of Carbon-Sequestrated Seawater into Stoichiometric CO and HClO with Nitrogen-Doped BiOCl Atomic Layers

影响因子：16.823

现金奖励：566.00

申请时间：2023-04-18 16:17:39
覃**

华中科技大学

Journal of Energy Chemistry

原文链接 1,3,5-Trifluorobenzene endorsed EC-free electrolyte for high-voltage and wide-temperature lithium-ion batteries

影响因子：13.1

现金奖励：566.00

申请时间：2023-07-10 19:29:19

预约须知

1. 样品要求：

（1）粉末、液体、薄膜、块体均可测试；

（2）粉体需5mg左右；块体长宽高需小于10mm（超出该尺寸请提前联系技术顾问确认，镶嵌样及多孔材料抽真空时间较长，尺寸尽量小一些，非特殊原因请务必按要求制样，以免耽误测试效果及周期）；

（3）液体样品1ml左右；液体或粘稠样品上机前务必能完全干燥，如电子束照射下流动变形，则无法拍摄；

（4）待测样品务必保证无毒、无害、无污染，若隐瞒实际信息，需承担相应责任；

2. 关于喷金：

导电性差及磁性样品为保证拍摄效果，建议喷金（为避免能谱测试元素干扰请选择合适的电极类型）；

3. 关于制样：

（1）拍摄截面，请自行制备截面或提前说明截面制备方式，建议：软质且较薄的材料可使用液氮脆断，硬质材料或厚度大的建议直接掰断或敲断即可，液氮脆断不适用；

（2）纳米粉末容易团聚，请选择合适的分散溶剂及超声时间；

4. 磁性说明：

含铁、钴、镍、锰等磁性元素均视为磁性样品（吸铁石能吸起来为强磁，吸铁石吸不起来为弱磁）。若样品有磁性，务必备注清楚；若隐瞒样品实际信息，导致设备损坏，需承担全部赔偿责任；

5. 其他注意事项：

（1）能谱测试需要原始形貌图及原始数据的，请备注；

（2）不同设备的倍数有一定区别，为保证得到满意的效果，请提供形貌参考图及能谱位置说明，如无类似参考，请尽量文字详细描述需求；

（3）若对图片的分辨率有要求请提前联系您的技术顾问老师；

6. 特别注意：

（1）一般样品抽真空时间为5-10min；多孔或尺寸较大的样品抽真空时间较长，需要收取相应的费用（抽真空时间超过15min，以15min为一个挡位，对应增值一个样品的测试费用）。

（2）测试过程中老师会根据要求和样品实际情况尽力拍摄，但无法保证一定拍到理想形貌；常规倍数可达5w-10w，最大20w倍，但实际效果和样品性质有关，若样品有磁性或导电性差，高倍下不能保证好的效果，敬请理解！

7. 此项目下单不安排视频测试，若需现场/云现场测试请在“云现场/现场-场发射扫描电镜（SEM）”中下单；

8. 如有其他疑问，请联系前期对接的技术顾问。

展开全部收起

项目介绍

扫描电子显微镜（SEM）是一种介于透射电子显微镜和光学显微镜之间的观察手段。其利用聚焦很窄的高能电子束来扫描样品，通过光束与物质间的相互作用，来激发各种物理信息，对这些信息进行收集、放大、再成像，以达到对物质微观形貌表征的目的。此外，扫描电子显微镜和其他分析仪器相结合，可以做到观察微观形貌的同时进行物质微区成分分析。

样品要求

1、粉体需5mg左右；块体长宽高需小于10mm（超出该尺寸请提前联系技术顾问确认，镶嵌样及多孔材料抽真空时间较长，尺寸尽量小一些，非特殊原因请务必按要求制样，以免耽误测试效果及周期）；液态或粘稠样品务必烘干寄样，如电子束照射下流动变形，则无法拍摄；

2、含铁、钴、镍、锰等磁性元素均视为磁性样品（吸铁石能吸起来为强磁，吸铁石吸不起来为弱磁）。若样品有磁性，务必备注清楚；若隐瞒样品实际信息，导致设备损坏，需承担全部赔偿责任；

结果展示

表面形貌

能谱EDS

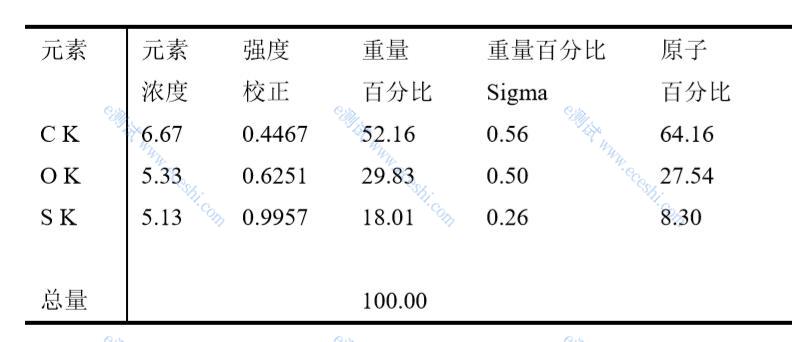

点扫

/ueditor/image/2020/02/20/c3b68a9128996b0bb881925a15b3e8dd.jpg /ueditor/image/2020/02/20/778a74e1011c06668b5b6157aee2ee56.jpg

mapping

/ueditor/image/2020/01/14/ce78d4e49a7e64e42244bd2b021892cf.jpg

常见问题

SEM粉末样品制样时，基底如何选择？

分散性比较好的样品直接分散在导电胶上测试即可；

如果样品容易团聚，最好通过溶剂超声分散滴膜测试，基底的选择通常有硅片、铜片，铜片相比硅片，导电性更好；如果需要测试能谱，注意基底的选择不能干扰样品信息，如关注铜元素，最好选择硅片作为基底；

SEM测试中，样品喷金/碳的作用？如何选择喷金还是喷碳？

用扫描电镜观察时，当入射电子束打到样品上，会在样品表面产生电荷的积累，形成充电和放电效应，影响对形貌图的观察和拍照记录。因此在观察之前要进行导电处理，喷金或喷碳，使样品表面导电；

一般拍形貌，喷金（Au、Pt）清晰度更好，Au颗粒是5nm左右，Pt是2nm左右，理论上Pt尺寸小，对形貌的影响更小，更合适一些；但是由于Au和 Pt的峰可能会对其他元素的能谱有影响，而碳的结合能比较低，基本无影响，如存在与Au和Pt峰重叠的元素存在，这时喷碳更合适，测试时可针对样品成分区别进行选择；

SEM拍样品截面需注意哪些？如何制样？

对于脆性薄片如硅片、玻璃镀膜片等可直接掰断或敲断；

对于高分子聚合物，有一定塑性和韧性，该法则不可取，

方法1：冲击断裂，该法得到断面粗糙度比较大；

方法2：液氮脆断，将样品在液氮下脆化处理后瞬间折断，可得到较为光滑平整的断面；

方法3：离子切割，利用离子束抛光仪，通过离子束轰击样品截面，去除墨痕、碎屑和加工应变层；

方法4：冷冻超薄切片，超薄切片得到的样品，更接近样品固有状态结构，适用于韧性很强且硬度很大的样品，如聚丙烯材料；

为什么画框点扫的含量和XRF测试的有差距？

采样深度不同，XPS采样深度为2-5nm，EDS采样深度大约1um。

二次电子模式和背散射模式拍出来的效果有什么区别？

二次电子产额对原子序数不敏感，分辨率较高；背散射重原子含量越高，背散射电子产额越大，图像越亮，分辨率较低。

能谱测试的检测限是多少？

0.1w%，有时候小于0.1w%也可能会检测出来，但是结果偏差较大。

能谱元素含量与谱图峰高的关系？

能谱测试中某个元素的含量值与谱图中峰的高低并非正相关的关系。谱图中的峰值代表的是计数点或者信号强度的大小，而重量比是经过ZAF修正后得到的数值。其中，Z为原子序数校正，A为吸收效应校正，F为荧光效应校正。

咨询热线

400-630-1090
