粉末/液体-场发射透射电镜（TEM）

满意度： 99%

仪器型号：

日本-JEOL-JEM-F200，日本-JEOL-JEM-2100F，日本-JEOL-JEM-2100Plus，美国-Thermo Fisher-Tecnai G2 F20，美国-Thermo Fisher-Tecnai G2 F30

预约次数：

60496次

服务周期：

平均2.9-6.2个工作日

立即预约收藏

项目介绍

样品要求

结果展示

常见问题

论文致谢

梁**

四川师范大学

Chemical Engineering Journal

原文链接 Three-dimensional mixed-valence polyoxovanadates@polyaniline architecture towards high-performance rechargeable aqueous zinc-ion batteries cathode

影响因子：15.1

现金奖励：500.00

申请时间：2024-06-21 21:40:56
孙**

哈尔滨工业大学

APPLIED CATALYSIS B-ENVIRONMENT AND ENERGY

原文链接 Selective CO2 to proportionally tunable syngas at lower onset potential enabled by bimetallic chalcogenides in polyoxometalate medium

影响因子：22.1

现金奖励：500.00

申请时间：2024-06-12 10:11:26
薛**

西北有色金属研究院

Small

原文链接 Controllable CO2 Reduction or Hydrocarbon Oxidation Driven by Entire Solar via Silver Quantum Dots Direct Photocatalysis

影响因子：15.153

现金奖励：566.00

申请时间：2023-06-06 17:33:16
刘**

湘潭大学

Chemical Engineering Journal

原文链接 rGO–Encapsulated Co/Ni dual-doped FeF3⋅0.33H2O nanoparticles enabling a high-rate and long-life iron (III) fluoride–lithium battery

影响因子：16.744

现金奖励：566.00

申请时间：2022-09-02 10:07:10

预约须知

一，样品要求：
1）粉体需5mg左右，需要是纳米级颗粒，粒径较大的可提前研磨寄送；
2）液体1ml以上，液体样品因浓度不详，会影响制样及拍摄，不建议寄送液体样品；如需寄送的液体样品不含磁性元素，请额外提供一份固体样品供实验室验磁使用，并说明制样要求，如：稀释液、稀释倍数等。
3）块体/薄膜样品一般需要FIB或离子减薄或电解双喷等方法获得几十纳米的薄区才能观察；高分子聚合膜、石墨烯聚合膜、碳纳米管等可采用包埋切片，一般要求金属含量不能太高，最好小于5%，样品遇水不受影响；
4）若样品易变质请提前告知技术顾问；

二，电压及载网说明：
1）正常测试电压：200kv；

2）普通碳膜：适用拍摄低倍材料或生物样品；超薄碳膜：适用量子点、小颗粒等尺寸较小材料；微栅：适用500nm以上管状、棒状、纳米团聚物样品；钼网：适用于含Cu样品能谱采集。

3）载网的选择要结合样品的尺寸和测试目的，能谱元素需要和载网材质区分开，例：若样品本身含Cu且关注Cu能谱情况，则制样应该避开铜网。

三，磁性说明：
1）一般铁/钴/镍/锰等元素被判定为磁性元素，样品含有磁性元素但不能被磁铁吸起来判定为弱磁；可以被磁铁吸起来判定为强磁，

2）若样品中含有Gd,Tb,Dy,Ho,Er等稀土元素或样品为碳材料，也请用磁铁验证磁性的强弱，
3）磁性验证结果可能会存在误差，以工程师验磁的结果为准。
4）已自行制备好了含磁性元素的TEM载网样品，因无法验磁，统一按强磁认定；液体样品若含磁性元素，因无法验磁，统一按强磁认定，

5）请务必仔细检查您的样品，若发现以磁性充当非磁或者以强磁充当弱磁，我们将可能无法安排您的实验，不承担以此造成的时间和样品损失；若因隐瞒样品真实情况造成仪器损伤，需按照实际情况进行赔付。
四，项目说明：
此项目适用于材料类样品测试，若样品需要磷钨酸或者醋酸铀负染，需加收50元/样的负染费用，如样品中含生物类请预约生物TEM
五，拍摄说明：
1）如果一批样品中有无磁，弱磁，强磁样品，或测试内容不一致情况，请分组下单；
2）由于形貌类测试的特殊性，请尽量提供相关参考图片或文字说明；测试过程中老师会根据要求和样品实际情况尽力拍摄，但无法保证一定拍到理想形貌，敬请理解；如有其他疑问，请联系前期对接的技术顾问；

展开全部收起

项目介绍

注意：首次下单建议先联系技术顾问，沟通拍摄要求后再下单

项目简介:

1. 样品要求：粉体需5mg左右，需要是纳米级颗粒，粒径较大的可提前研磨寄送；液体1ml以上，如是分散的液体，尽量浓度稍大一些，测试老师可以根据实际情况稀释拍摄；（浓度有特殊要求请备注）；

2. 特别注意：正常测试电压：200kv；常规用普通碳膜制样，超小颗粒使用超薄碳膜；拍能谱且样品中含铜时，可选择镍网微栅或钼网微栅；

3. 若样品有磁性（含铁/钴/镍/锰元素），务必备注清楚；若隐瞒样品实际信息，导致设备损坏，需承担全部赔偿责任；由于形貌类测试的特殊性，请尽量提供相关参考图片或文字说明；测试过程中老师会根据要求和样品实际情况尽力拍摄，但无法保证一定拍到理想形貌，敬请理解；如有其他疑问，请联系前期对接的技术顾问；

4，强磁样品要求颗粒大小不超过200nm，且不接受自己制样；强磁样品拍摄时会出现不同程度的抖动，会影响拍摄效果以及周期；因磁性抖动导致的效果不佳，不安排复测；

如果需要特殊条件制样或者样品需要特殊条件保存，请提前联系您的技术顾问确认；

样品要求

样品要求：

1. 样品状态

粉末、液体样品均可直接寄送，薄膜和块体等无法直接测试，需要离子减薄、双喷、FIB、切片制样，请提前说明并确认。

2. 样品成分要求

该说明仅针对一般无机材料类样品，生物类样品与无机材料类完全不同。一般对测试样品有如下几方面的要求：

安全性：无毒、无放射性；

是否含有有机物：有机物在高压下不稳定，拍摄过程中极易被打散，样品被打散的同时会污染到仪器，如需拍摄，请务必与工作人员确认。含有有机物的样品一般不能进行mapping表征，请慎选此选项；

磁性：磁性材料可能被吸到镜头上影响TEM分辨率,会污染电镜，原则上电镜（SEM和TEM）不拍磁性样品。但是不同的设备，测试老师不同的样品处理经验状况下，对所拍样品中磁性强弱的接受度不同，所以在预约时候请大家务必如实填写样品是否含磁及磁性的强弱。为方便区分样品是否有磁性及磁性强弱，我们按如下方法对磁性样品进行定义：

1.含铁（Fe）、钴（Co）、镍（Ni）、钆（Gd）等铁磁性元素的氧化物、金属、尖晶石等；

2.钕铁硼（NdFeB）/钐钴（SmCo）等稀土永磁材料；

3.钐（Sm）、镨（Pr）、钕（Nd）、镝（Dy）、铽（Tb）等稀土元素的磁性助剂

强磁：磁铁能吸起来的样品。

弱磁：磁铁吸不起来但是按前述定义为磁性的样品。

3. 铜网的选择

一般普通形貌样品用普通碳膜铜网，高分辨用超薄碳膜或者微栅；

样品为片状，或者大于几十纳米，看高分辨可以用微栅（微栅没有衬底，中间是空心）；

样品若小于10nm不建议用微栅，因为会捞不上样品；

量子点或小颗粒10nm，只能用超薄碳膜，相对衬度不是很好；mapping要做C元素，用微栅，要求片状样品刚好在铜网孔的中间，在孔边缘也是会有碳膜存在，因为微栅骨架上也有碳膜在；

铜网，超薄碳膜，微栅都是有Cu元素，如果做mapping，样品刚好在骨架上，就会扫到做Cu元素，一般用钼网代替，但普通钼网做高分辨效果不好，如果样品里正好含有铜和钼，可以选择镍网

结果展示

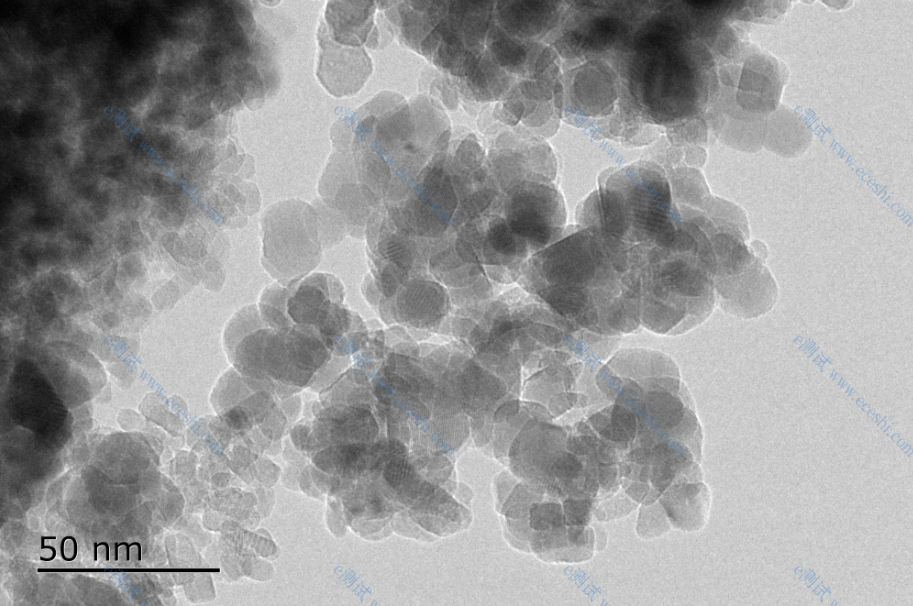

普通形貌

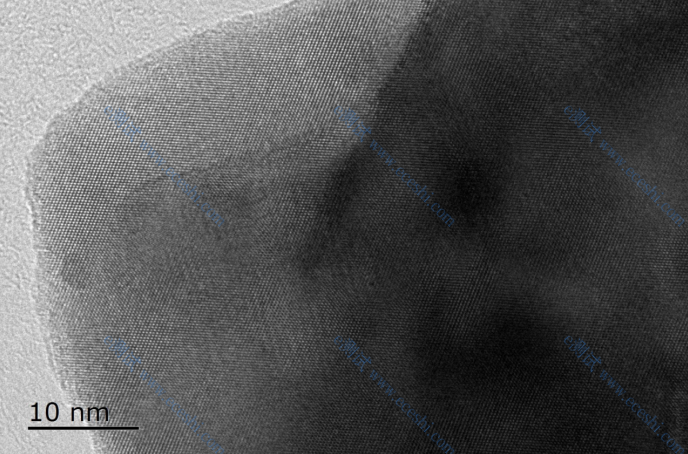

高分辨形貌

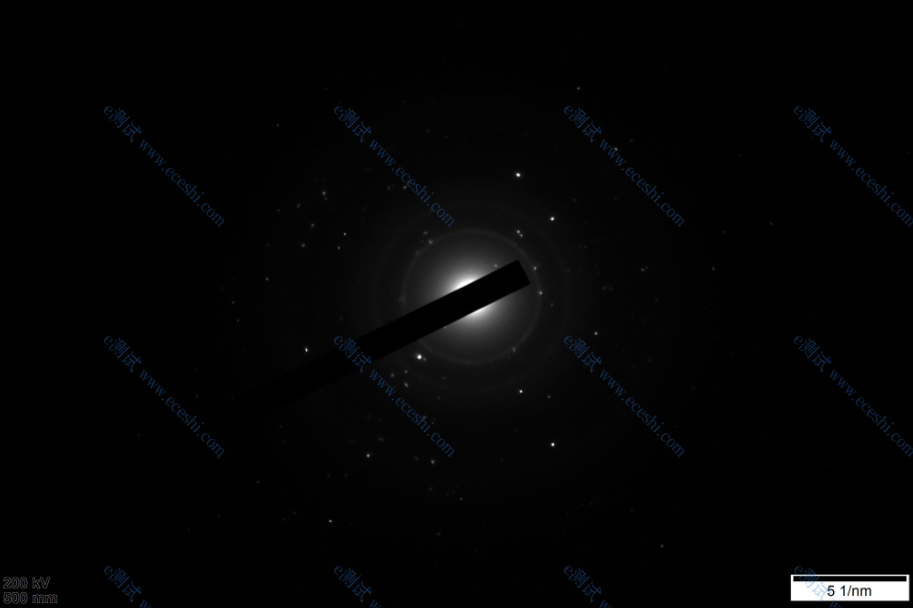

选区电子衍射SAED

能谱EDS 点扫

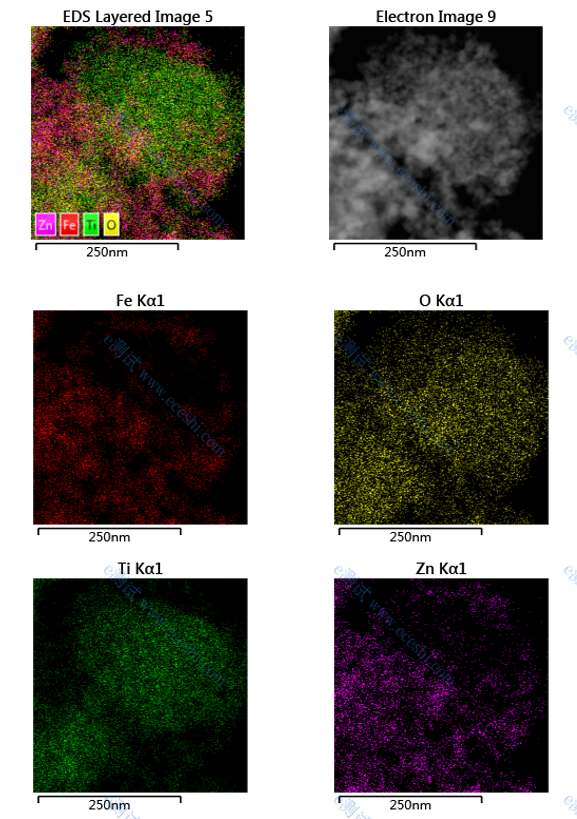

能谱EDS mapping

常见问题

TEM制样方法分类？

粉末样品：直接用分散剂超声分散滴在载网上进行观察；或进行树脂包埋，超薄切片后，转移铜网上进行制样；

复型技术：常用复型材料为非晶碳膜和各种塑料薄膜，对样品没有损坏；

化学减薄/双喷减薄：对于大部分金属样品，可以进行化学减薄或双喷减薄；

离子减薄：对于陶瓷或金属合金合物，无法电解腐蚀，只能用离子减薄；

聚焦离子束FIB：与电解双喷和离子减薄相比，可通过SEM在线观察下进行定点制样，获得更高质量的TEM样品；

TEM制样时载网的分类，如何选择？

载网由金属网、支持膜和导电膜组成。

金属裸网材质有铜、镍、钼、金、铝等；铜网较为常见，如果能谱分析铜元素时，则应该选择其他材质载网；

支持膜包括：1）方华膜（聚乙烯醇缩甲醛）：纯有机膜，导电性差，电子束下不耐高温或发生电荷积累而产生样品漂移，多用于低电压电镜或生物样品；2）碳支持膜：方华膜和碳膜组成，最为常用，碳膜的存在增加了导热和导电性，但由于碳颗粒本身的衬度问题，在观察样品高分辨形貌时则不合适；3）微栅膜：在碳支持膜上制作些微孔，解决了高分辨观察样品时的背底衬度问题；4）超薄碳膜：使用微栅膜时，棒状或片材可搭载在孔边缘，但纳米级颗粒由于尺寸小于微栅孔，无法搭载，但是碳支持膜衬度又差，在微栅膜上再增加一层超薄碳膜，可使纳米颗粒负载在超薄碳膜上的同时也提高了图像衬度；5）纯碳膜：部分分散剂（氯仿等）会溶解方华膜，则可去除方华膜，即为纯碳膜；

磁性样品都有什么？

1.含铁（Fe）、钴（Co）、镍（Ni）、钆（Gd）等铁磁性元素的氧化物、金属、尖晶石等；

2.钕铁硼（NdFeB）/钐钴（SmCo）等稀土永磁材料；

3.钐（Sm）、镨（Pr）、钕（Nd）、镝（Dy）、铽（Tb）等稀土元素的磁性助剂。
