项目介绍
样品要求
结果展示
常见问题
1. 样品要求:粉体需5mg左右;块体长宽高需小于10mm(超出该尺寸请提前联系技术顾问确认,镶嵌样及多孔材料抽真空时间较长,尺寸尽量小一些,非特殊原因请务必按要求制样,以免耽误测试效果及周期);液态或粘稠样品务必烘干寄样,如电子束照射下流动变形,则无法拍摄;待测样品务必保证无毒、无害、无污染,若隐瞒实际信息,需承担相应责任;
2. 关于喷金:导电性差及磁性样品为保证拍摄效果,建议喷金(为避免能谱测试元素干扰请选择合适的电极类型);
3. 关于制样:拍摄截面请尽量提前制备截面,软质且较薄的材料可使用液氮脆断,硬质材料或厚度大的建议直接掰断或敲断即可,液氮脆断不适用;纳米粉末容易团聚,请选择合适的分散溶剂及超声时间;
4. 能谱测试需要原始形貌图及原始数据的,请备注;
5. 不同设备的倍数有一定区别,为保证得到满意的效果,请提供形貌参考图及能谱位置说明,如无类似参考,请尽量文字详细描述需求;若对图片的分辨率有要求请提前联系您的技术顾问老师;
6.磁性说明:含铁、钴、镍、锰等磁性元素均视为磁性样品(吸铁石能吸起来为强磁,吸铁石吸不起来为弱磁)。若样品有磁性,务必备注清楚;若隐瞒样品实际信息,导致设备损坏,需承担全部赔偿责任;
7.特别注意:测试过程中老师会根据要求和样品实际情况尽力拍摄,但无法保证一定拍到理想形貌;常规倍数可达5w-10w,最大20w倍,但实际效果和样品性质有关,若样品有磁性或导电性差,高倍下不能保证好的效果,敬请理解!
8.此项目下单不安排视频测试,若需现场/云现场测试请在“场发射扫描电镜(SEM)-现场测试/远程视频”中下单;
9. 如有其他疑问,请联系前期对接的技术顾问;
展开全部收起
扫描电子显微镜(SEM)是一种介于透射电子显微镜和光学显微镜之间的一种观察手段。其利用聚焦很窄的高能电子束来扫描样品,通过光束与物质间的相互作用,来激发各种物理信息,对这些信息收集、放大、再成像以达到对物质微观形貌表征的目的。此外,扫描电子显微镜和其他分析仪器相结合,可以做到观察微观形貌的同时进行物质微区成分分析。
1、粉体需5mg左右;块体长宽高需小于10mm(超出该尺寸请提前联系技术顾问确认,镶嵌样及多孔材料抽真空时间较长,尺寸尽量小一些,非特殊原因请务必按要求制样,以免耽误测试效果及周期);液态或粘稠样品务必烘干寄样,如电子束照射下流动变形,则无法拍摄;
2、含铁、钴、镍、锰等磁性元素均视为磁性样品(吸铁石能吸起来为强磁,吸铁石吸不起来为弱磁)。若样品有磁性,务必备注清楚;若隐瞒样品实际信息,导致设备损坏,需承担全部赔偿责任;

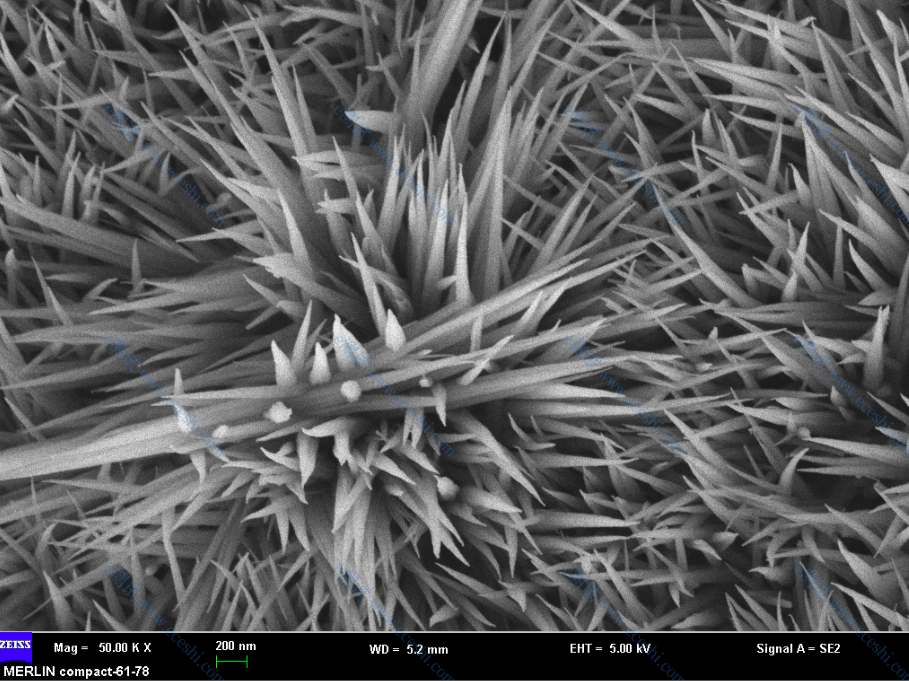

表面形貌
能谱EDS

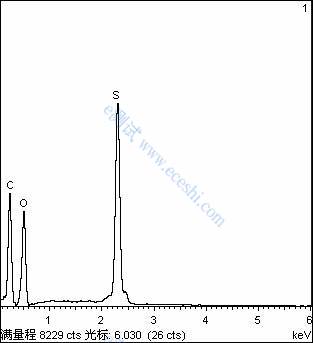

点扫

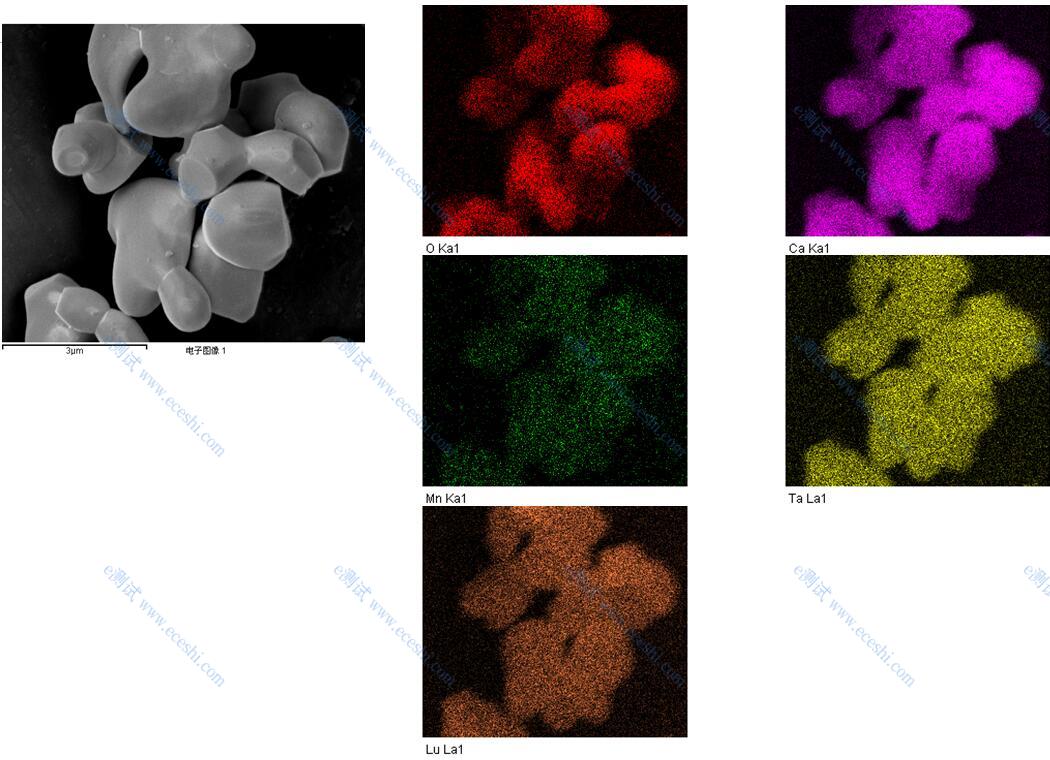

mapping
分散性比较好的样品直接分散在导电胶上测试即可;
如果样品容易团聚,最好通过溶剂超声分散滴膜测试,基底的选择通常有硅片、铜片,铜片相比硅片,导电性更好;如果需要测试能谱,注意基底的选择不能干扰样品信息,如关注铜元素,最好选择硅片作为基底;
用扫描电镜观察时,当入射电子束打到样品上,会在样品表面产生电荷的积累,形成充电和放电效应,影响对形貌图的观察和拍照记录。因此在观察之前要进行导电处理,喷金或喷碳,使样品表面导电;
一般拍形貌,喷金(Au、Pt)清晰度更好,Au颗粒是5nm左右,Pt是2nm左右,理论上Pt尺寸小,对形貌的影响更小,更合适一些;但是由于Au和 Pt的峰可能会对其他元素的能谱有影响,而碳的结合能比较低,基本无影响,如存在与Au和Pt峰重叠的元素存在,这时喷碳更合适,测试时可针对样品成分区别进行选择;
对于脆性薄片如硅片、玻璃镀膜片等可直接掰断或敲断;
对于高分子聚合物,有一定塑性和韧性,该法则不可取,
方法1:冲击断裂,该法得到断面粗糙度比较大;
方法2:液氮脆断,将样品在液氮下脆化处理后瞬间折断,可得到较为光滑平整的断面;
方法3:离子切割,利用离子束抛光仪,通过离子束轰击样品截面,去除墨痕、碎屑和加工应变层;
方法4:冷冻超薄切片,超薄切片得到的样品,更接近样品固有状态结构,适用于韧性很强且硬度很大的样品,如聚丙烯材料;
采样深度不同,XPS采样深度为2-5nm,EDS采样深度大约1um。
二次电子产额对原子序数不敏感,分辨率较高;背散射重原子含量越高,背散射电子产额越大,图像越亮,分辨率较低。
0.1w%,有时候小于0.1w%也可能会检测出来,但是结果偏差较大。

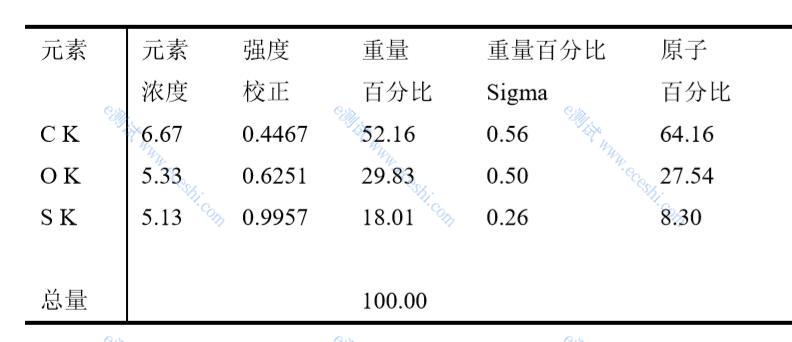

能谱测试中某个元素的含量值与谱图中峰的高低并非正相关的关系。谱图中的峰值代表的是计数点或者信号强度的大小,而重量比是经过ZAF修正后得到的数值。其中,Z为原子序数校正,A为吸收效应校正,F为荧光效应校正。
