场发射扫描电镜(SEM)-现场测试/远程视频

项目介绍
样品要求
结果展示
常见问题

场发射扫描电镜(SEM)-现场测试/远程视频

收藏

仪器型号:
SEM:捷克 tescan CLARA+能谱:英国 oxford xplore,TESCAN MAIA3 OXFORD M-Max,Tescan Mira4+能谱 xplore 30 EDS,ZEISS Gemini 300+ULTIM MAX,德国-蔡司- Zeiss Sigma 300(布鲁克制冷X射线能谱仪XFlash6),德国-蔡司-Gemini300(EDS:Oxford MAX-50)等
预约次数:
3990次
服务周期:
平均6.7个工作日
立即预约
项目介绍
样品要求
结果展示
常见问题
论文致谢
预约须知

1、 样品要求:粉体需5mg左右;块体长宽高需小于10mm(超出该尺寸请提前联系技术顾问确认,镶嵌样及多孔材料抽真空时间较长,尺寸尽量小一些,非特殊原因请务必按要求制样,以免耽误测试效果及周期);液态或粘稠样品务必烘干寄样,如电子束照射下流动变形,则无法拍摄;

2、磁性说明:含铁、钴、镍、锰等磁性元素均视为磁性样品(吸铁石能吸起来为强磁,吸铁石吸不起来为弱磁),为避免耽误测试周期,请在寄样下单前确认好强弱磁性。若隐瞒样品实际信息,导致设备损坏,需承担全部赔偿责任;

3、测试时长:测试时长半小时起约,从样品进样开始计时,最终以实际测试为准,多退少补;现场测试请联系技术顾问确认现场地址及时间,建议提前10-20min到现场制样及喷金(需要特殊制样方式请提前说明),远程视频测试默认收到样品后确认测试时间(为避免耽误后续机时安排,请根据实际情况尽量预约充足的时间);

4、如时间冲突等无法按时现场/视频测试,请于前一天18:00前联系技术顾问取消或更改时间;

5、视频测试采用腾讯会议进行,请提前安装好软件;

6、 特别注意:常规倍数可达5w-10w,最大20万倍,但实际效果和样品性质有关,若样品有磁性或导电性差,高倍下不能保证好的效果,敬请理解!

7、此项目为计时收费,请在样品信息——样品数量处填1;

8、 如有其他疑问,请联系前期对接的技术顾问;



展开全部
项目介绍

        扫描电子显微镜(SEM)是一种介于透射电子显微镜和光学显微镜之间的一种观察手段。其利用聚焦很窄的高能电子束来扫描样品,通过光束与物质间的相互作用,来激发各种物理信息,对这些信息收集、放大、再成像以达到对物质微观形貌表征的目的。此外,扫描电子显微镜和其他分析仪器相结合,可以做到观察微观形貌的同时进行物质微区成分分析。


样品要求

1、粉体需5mg左右;块体长宽高需小于10mm(超出该尺寸请提前联系技术顾问确认,镶嵌样及多孔材料抽真空时间较长,尺寸尽量小一些,非特殊原因请务必按要求制样,以免耽误测试效果及周期);液态或粘稠样品务必烘干寄样,如电子束照射下流动变形,则无法拍摄;

2、含铁、钴、镍、锰等磁性元素均视为磁性样品(吸铁石能吸起来为强磁,吸铁石吸不起来为弱磁),为避免耽误测试周期,请在寄样下单前确认好强弱磁性。若隐瞒样品实际信息,导致设备损坏,需承担全部赔偿责任;


结果展示

表面形貌

二次电子

image.png image.png

背散射

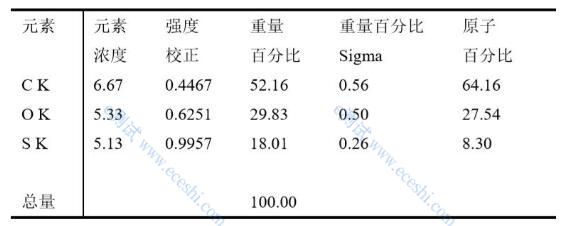

能谱EDS

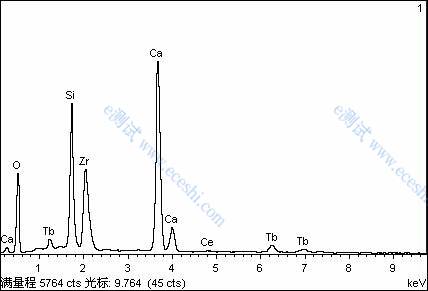

点扫

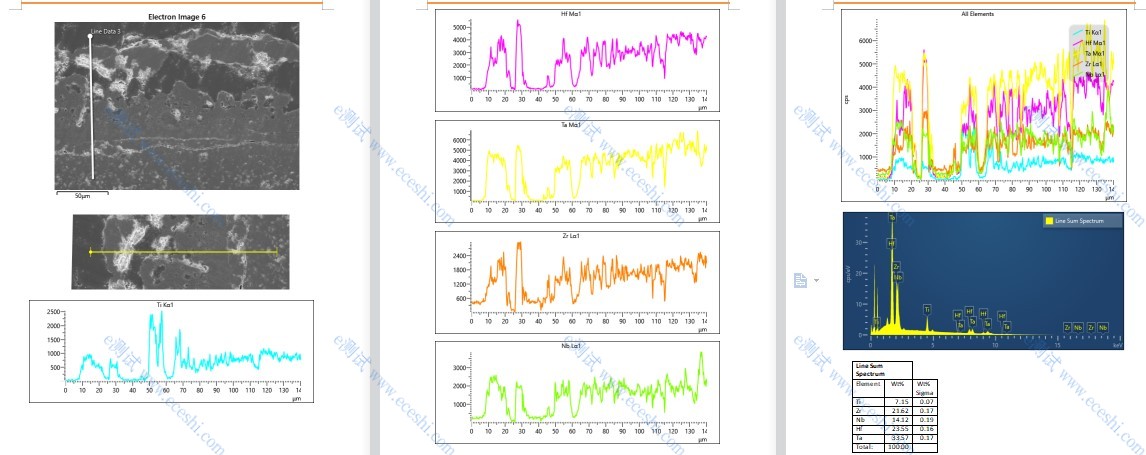

线扫

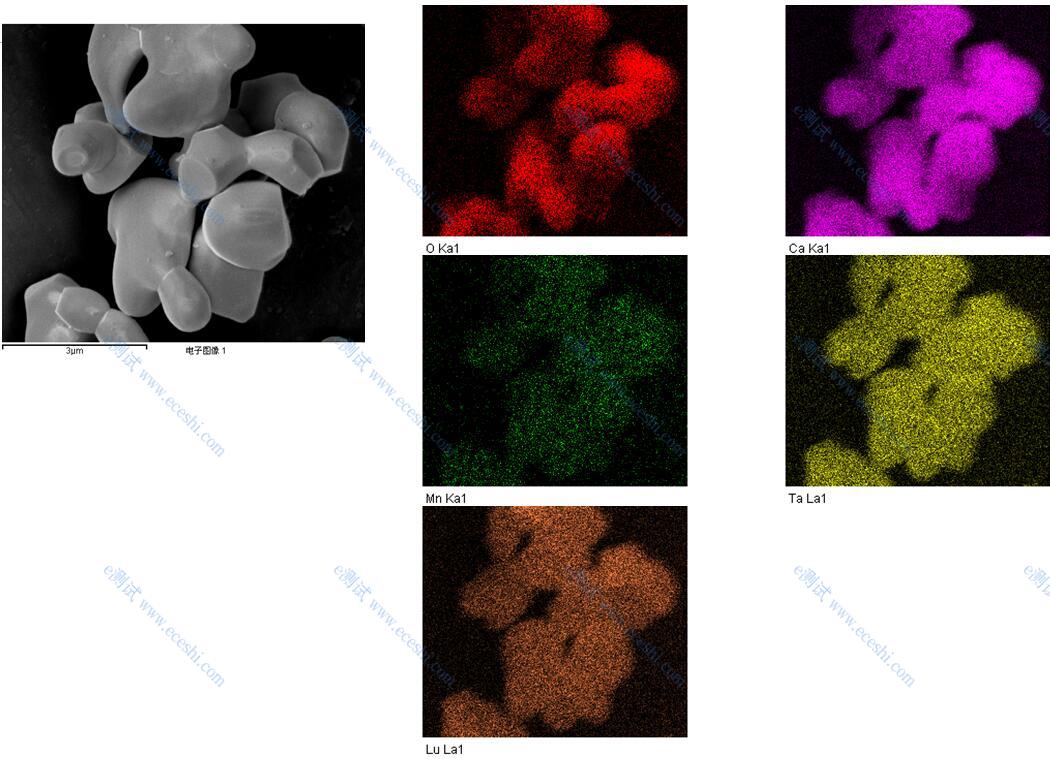

mapping




常见问题
二次电子模式和背散射模式拍出来的效果有什么区别?

        二次电子产额对原子序数不敏感,分辨率较高;背散射重原子含量越高,背散射电子产额越大,图像越亮,分辨率较低。


能谱测试的检测限是多少?

        0.1w%,有时候小于0.1w%也可能会检测出来,但是结果偏差较大。


测试时长问题.

        云现场计时从进样开始计时直到测试结束,以实际测试时长为准,多退少补。为避免耽误测试周期,需根据样品数量请预约较吻合的时长(一般一个样品形貌测试10-15分钟,能谱5-10分钟)。


测试过程注意事项。

        屏幕共享设备展示与现场测试基本误差,若在测试过程中对对比度、亮度、清晰度有要求需要调整需及时与测试老师及时反馈并调整;mapping测试和线扫测试对颜色有要求的及时告知测试老师;能谱需要原始数据的请在测试时告知测试老师。


喷金问题。

        根据样品导电性以及元素干扰情况,请选择合适的镀膜种类(可提供喷碳/金/铂);根据样品数量选择合适的喷金炉数(粉末样品一次可进样10-15个样品,符合常规尺寸的块体样品一次可进样6-8个样)。
